无人机LiDAR丨RIEGL VUX-120 无人机载激光雷达电力巡线应用

2021-12-28

undefined





项目关键词


机载激光雷达、多种无人机平台协同合作、大高差山地、电力巡线



项目背景

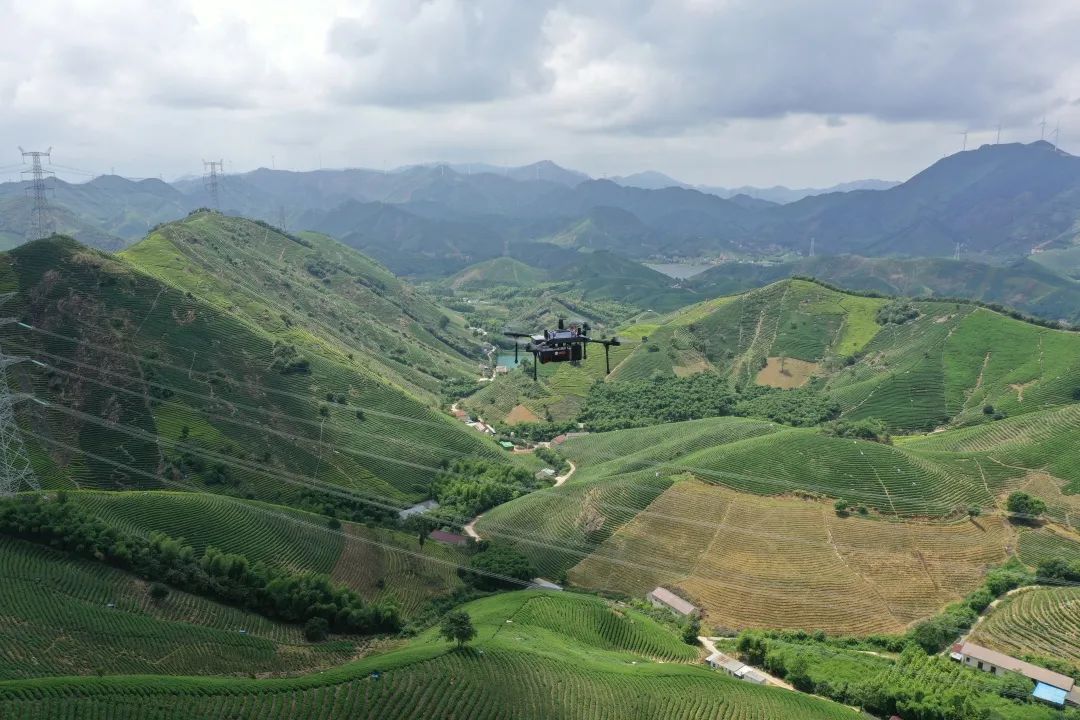

本次项目主要对浙江省的山区进行电力巡检。这里地形复杂,80%的测区分布在山区,最大高差可达约700米,测区长度855公里。为了更快更好的完成巡检工作,本次使用了固定翼与旋翼相结合的采集方式。


项目要求


1

激光雷达及惯性导航原始数据。

2

提供las格式的点云数据。

3

提交数据坐标系为WGS84-UTM投影坐标系,5ON或51N。

4

补飞数据和原来数据融合不能有明显错层情况。

5

点云去噪

6

铁塔,绝缘子,输电线和导线点云数据完整。

7

地面数据除水面等反射率较低的位置外点云覆盖完整

8

点云带宽大于120米,平均点密度不小于70点每平方米,高差大的地方尽量满足。


undefined


电力巡线神器


# 无人机载激光雷达 #

本次选用的RIEGL VUX-120无人机载激光雷达,它重量轻(2KG) 、激光发射频率高(180万点/秒) 、测程远(最大1430m) 、并可以在3个不同方向连续扫描(前倾﹢10°,垂直向下,后倾-10°,在这3个方向轮流交替扫描)不仅可以获取电力塔的完整数据连周边山体数据也可以一并采集。


undefined


# 无人机飞行平台 #

undefined

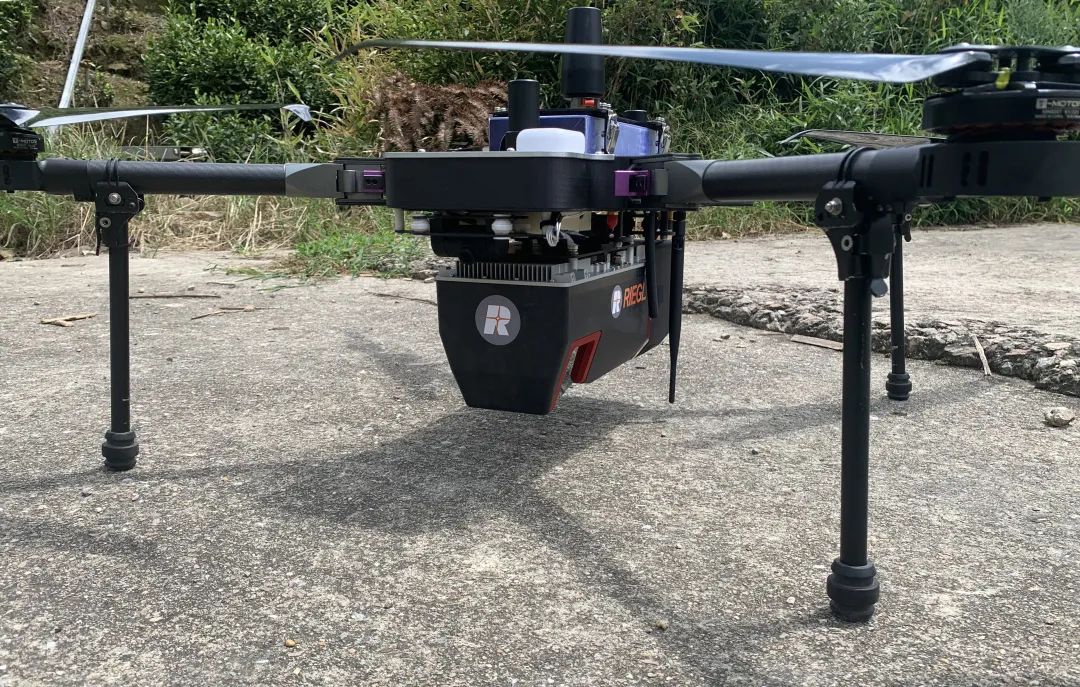

瑞格 R500


最大起飞重量:8.5kg

最大续航时间:1小时

升限:4000米

航程:最大40km

抗风能力:6级


undefined

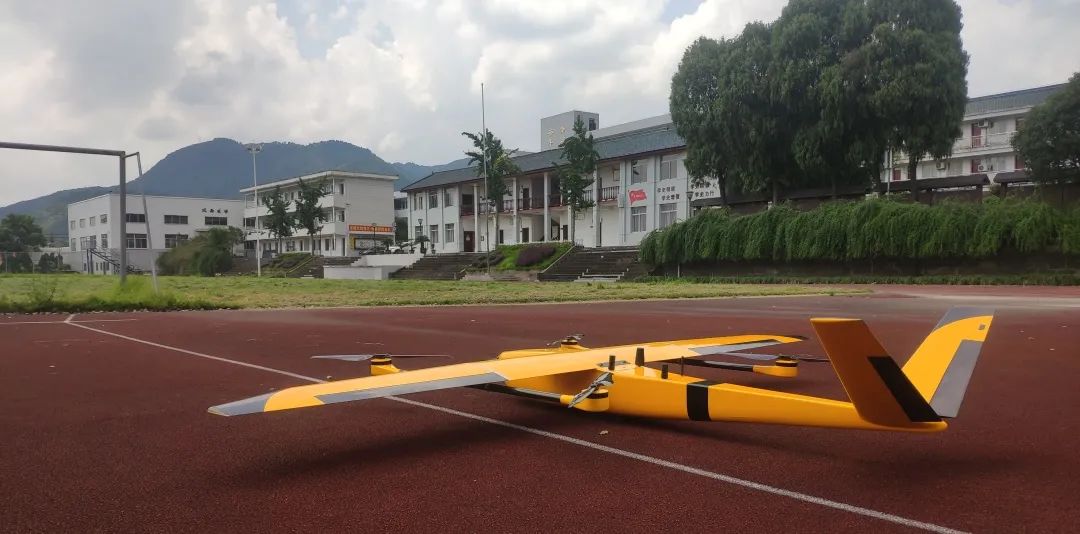

测图鹰 X3


最大起飞重量:29kg

最大续航时间:2小时

巡航高度:300-5000米

任务半径:60km

抗风能力:大于6级


数据成果


undefined


undefined

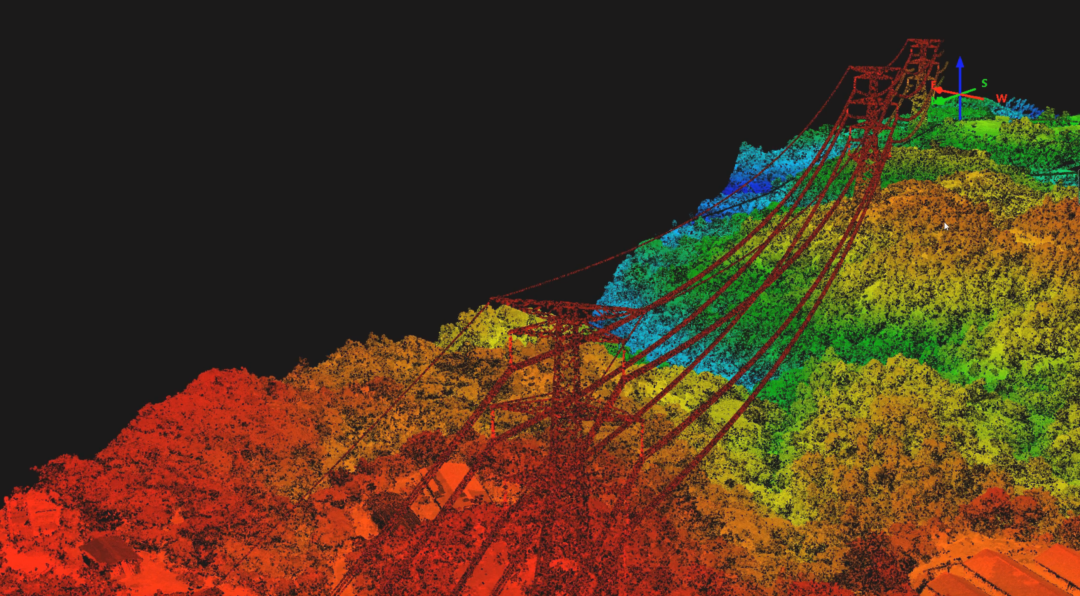

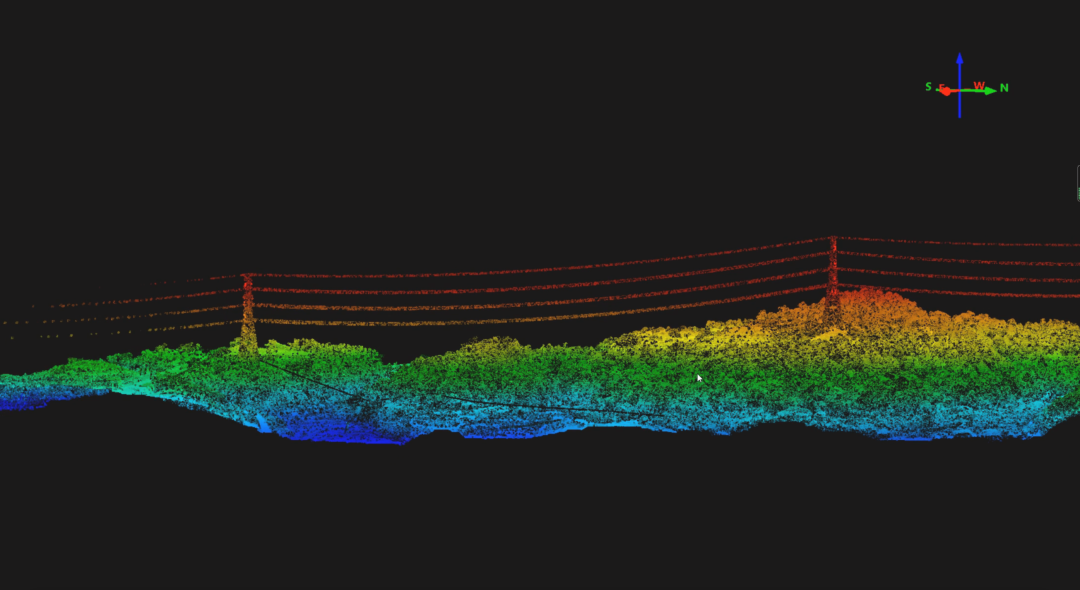

▲ 点云数据
