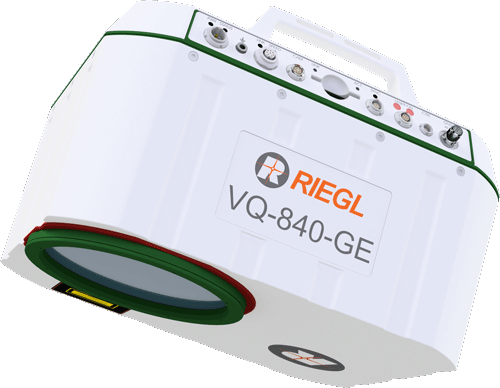

RIEGL VQ-840-GE
产品介绍 产品特点 产品技术参数 下载

产品介绍

这款扫描仪通过强大的脉冲激光源，发射狭窄的绿色可见激光束，实现高分辨率的水下地形测量。根据水的透光度，使用特定波长的激光能够穿透水面进行水下测量。

测量是基于飞行时间差原理，通过发射和接收的激光脉冲，以及回波数字化和实时波形处理技术，实现卓越的测距能力

激光束以椭圆扫描方式旋转，以极小变化的入射角照射水面。

VQ-840-GE 可以集成一个惯性导航系统，用于对仪器位置和姿态的记录。可以选配集成一个高分辨率的数码相机，以对激光扫描仪获得的数据进行补充。

坚固的内部机械结构以及防尘防溅防水的外壳，可保证设备在机载平台上，特别是无人机平台上能够长期运行。


产品特点

  • RIEGL VQ-840-GE是一种完全集成的紧凑型机载激光扫描仪，可用于陆地和水深测量。其紧凑轻巧的设计便于集成到无人机中。该系统可集成经过工厂校准的INS/GNSS系统和可选相机系统。


    • undefined

      最大测量距离

    • undefined

      激光发射频率

    • 多周期回波技术

    • 水陆联测雷达

    • 多相机可选




产品技术参数

测量范围
激光发射频率50kHz
精度/重复精度20 mm / 15 mm
飞行高度75m — 600 m
最小距离          20 m
功耗

18-34V DC / 标准功率110W最大220W

尺寸（长×宽×高）

360mm×285mm×200mm（不包含法兰安装搬运手柄）

重量

＜9.5kg (含IMU/GNSS相机或选配红外激光扫描仪)


IMU/GNSS惯性导航单元
测姿精度
俯仰/横滚0.015°
航偏0.035°
定位精度
平面＜0.05m
高程＜0.1m



RIEGL VQ-840-GE下载
