机载LiDAR | 搭上倾斜摄影

2017-08-31


扫描鹰 HS-1600 低空机载LiDAR系统


项目难点

作业区域全部位于海边,气流不稳定,风力较大。
空域范围和空域时间限制严格。

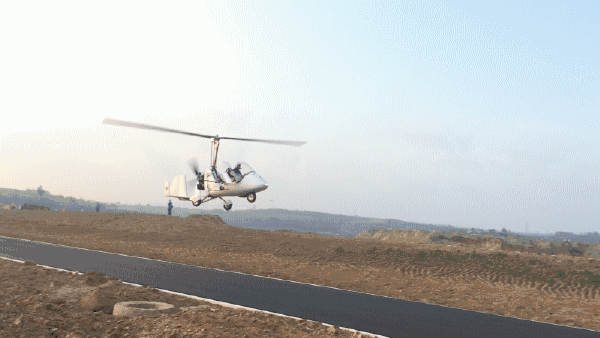

同时挂载两种传感器对于飞行平台和飞行员技术要求较高。

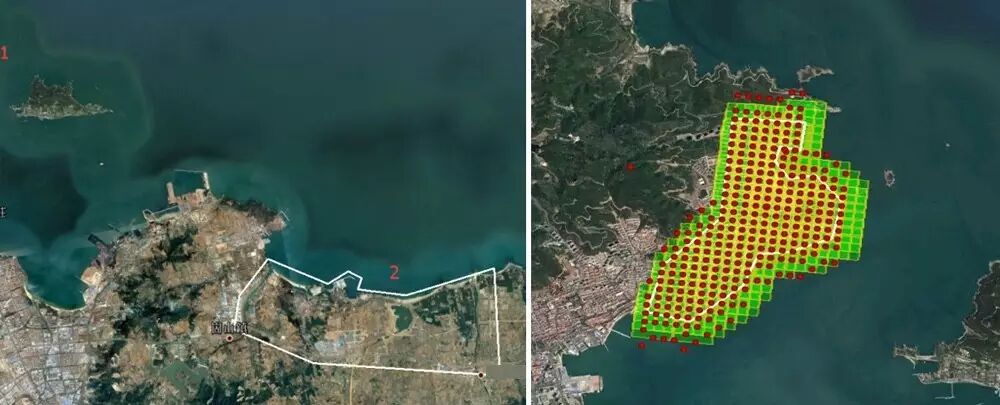

测区分布图                                     航线设计图



机载LiDAR的作业优势


机载LiDAR获取激光点云不会受到光线的影响,无论早晚作业,都可以保证出色的数据质量。

机载LiDAR的数据采集效率更高,在两种传感器同时挂载的情况下,实际飞行作业中,只需要考虑满足倾斜相机的飞行要求。



项目意义


采用机载LiDAR和倾斜摄影双传感器共同挂载的方式,能有效提高航飞项目效率。



倾斜摄影是建立数字城市的重要手段,它具有建模速度快的优势。但是通过倾斜摄影建立的模型精度较低、而且模型边缘处过于平滑,造成很大程度的失真。



通过倾斜摄影和机载LiDAR的结合,可以同时利用LiDAR精度高的特点,有效改善模型精度,使模型边缘更加真实。这种作业方式将在未来的三维城市建模项目中占据重要的地位。

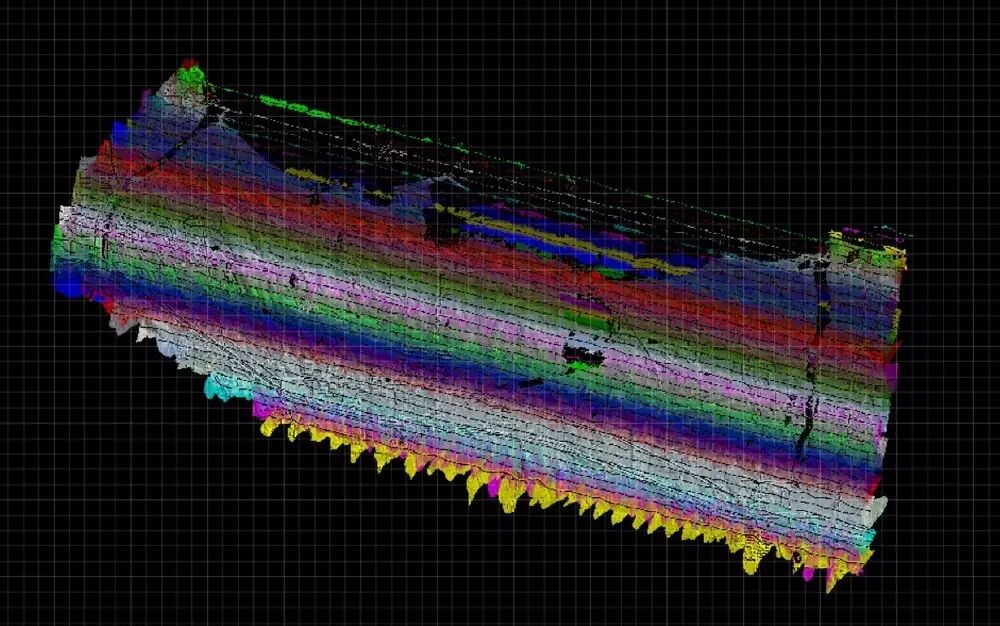

测区不同航带点云缩略图

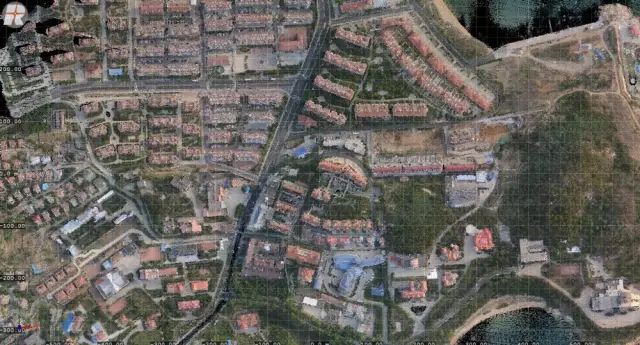

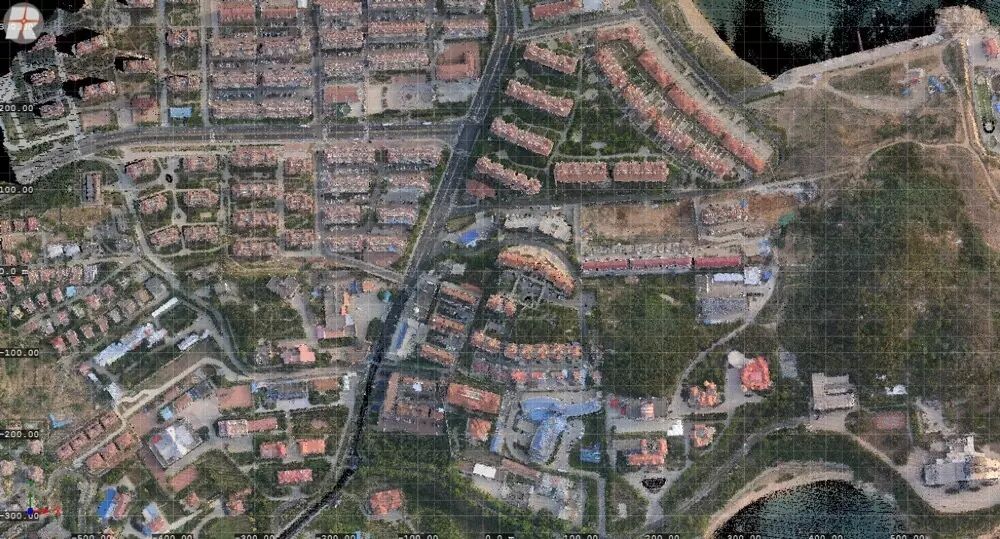

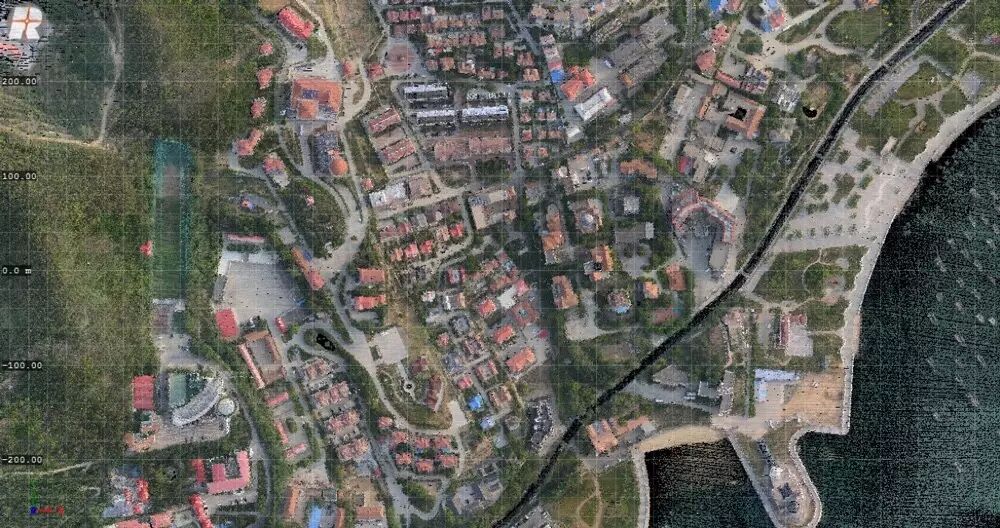

△ 彩色点云影像

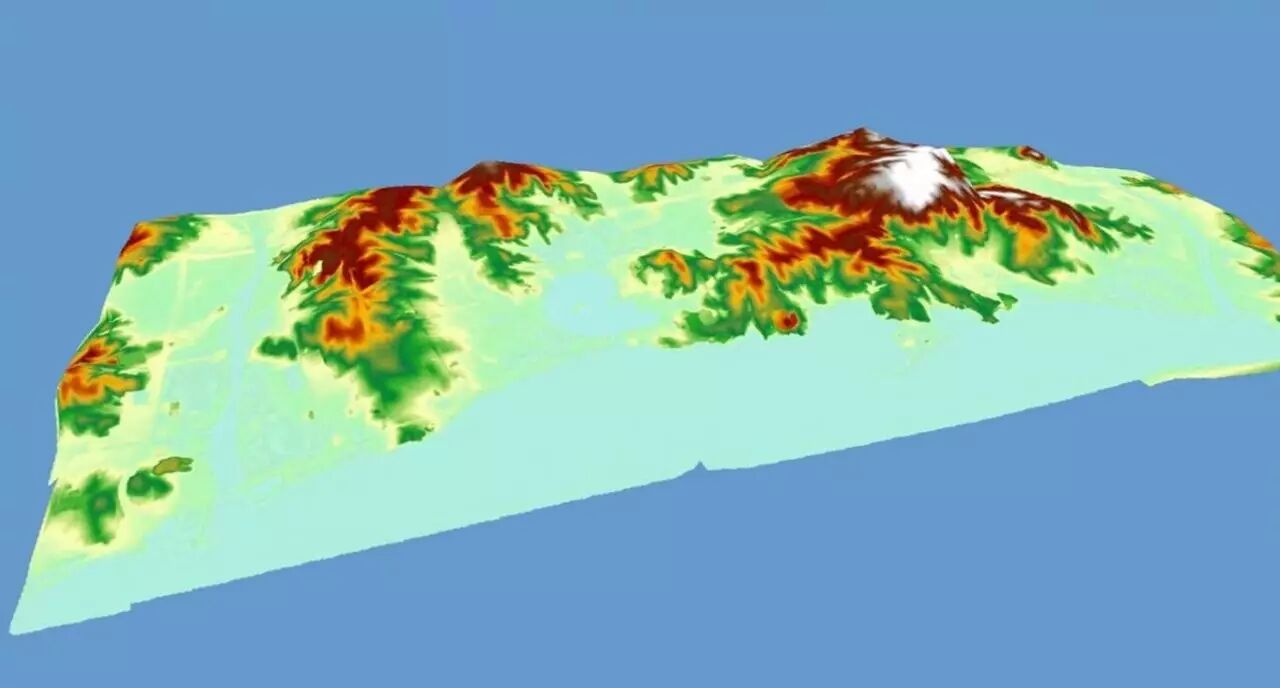

  △ DEM模型

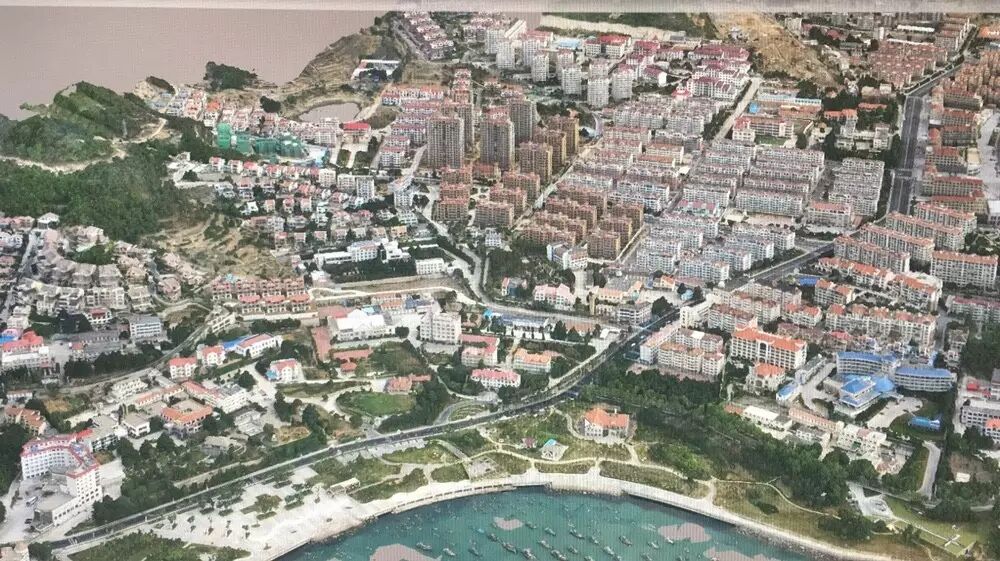

△ 城市三维模型



此次任务,扫描鹰HS-1600低空激光扫描测图系统充分展现了它的安装速度快,操作简便,精度高等特点,在双传感器的同时搭载和采集的情况下,扫描鹰HS-1600表也现出了超强的测量能力,不仅可以辅助倾斜相机完成了数字城市建模的任务,还能独立完成高精度DEM的生成。



在设备使用上,受外部条件影响较少,在光线并不好的黎明或者傍晚进行数据采集,扫描鹰HS-1200也可以出色的完成任务。
