无人机LiDAR | 水库扩容测量

2017-07-31


任务概况:

2017年6月我司受邀参与江西某水库扩容前期勘测工作,该项目测区地形复杂,植被茂密,人工无法进行外业施工,经讨论我方采用扫描鹰HS-600无人机LiDAR技术进行数据采集。



undefined





作业概况:



飞行高度:200米

点密度:40点/平方米

作业面积:5平方公里



undefined

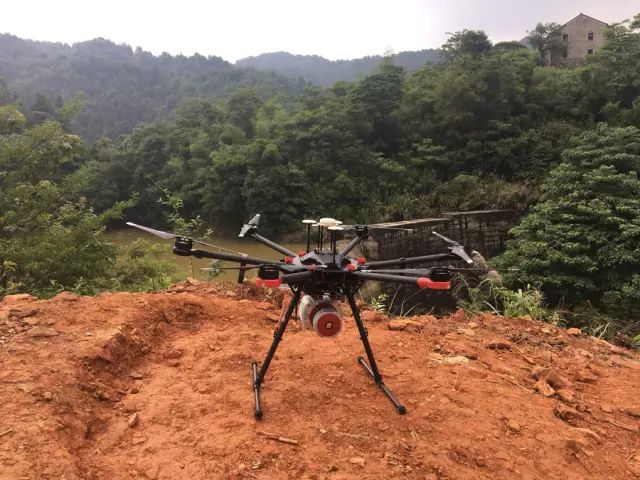

项目现场



undefined

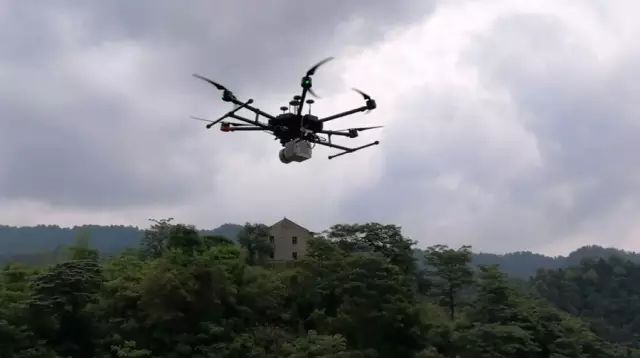

 飞行中的HS-600


undefined

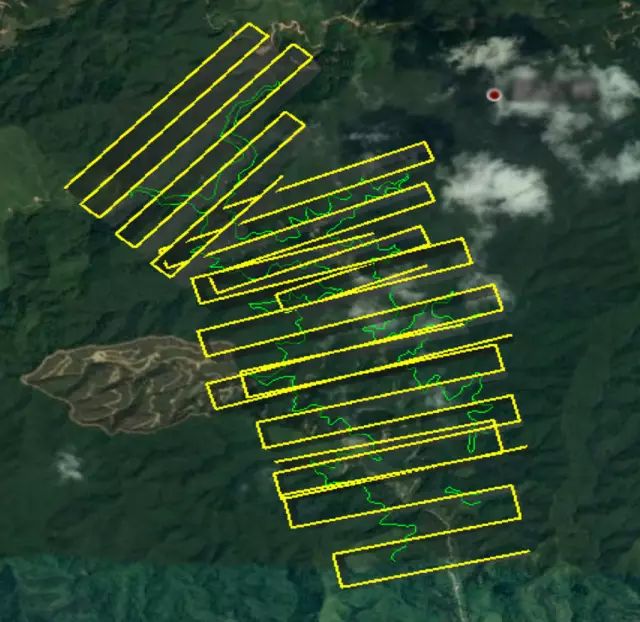

航线设计





项目难点:



a.植被茂密

b.起降场地局促

c.精度要求高

d.任务时间紧迫

解决办法:选用扫描鹰HS-600 无人机Lidar系统,其激光雷达传感器选用RIEGL VUX-1UAV激光雷达,该型号激光雷达具有发射频率高、无穷次回波等特点,特别适合植被茂密地的测量工作。

我们使用的DJI M600系列多旋翼无人机平台,其起降灵活、操作简单,在复杂环境下可节省大量搬运及准备时间,有效的保证了一天的作业效率。







undefined

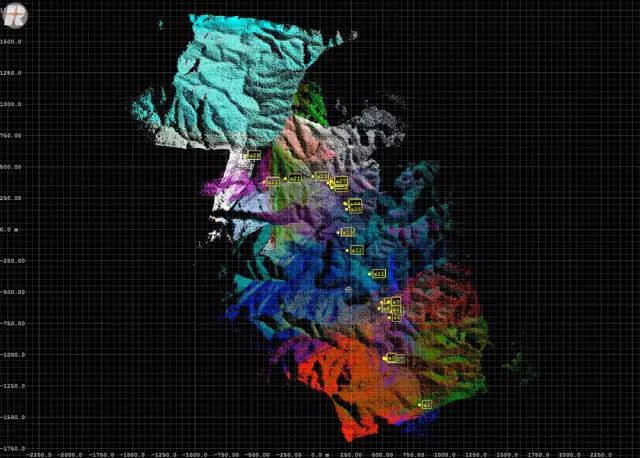

成果概览



undefined

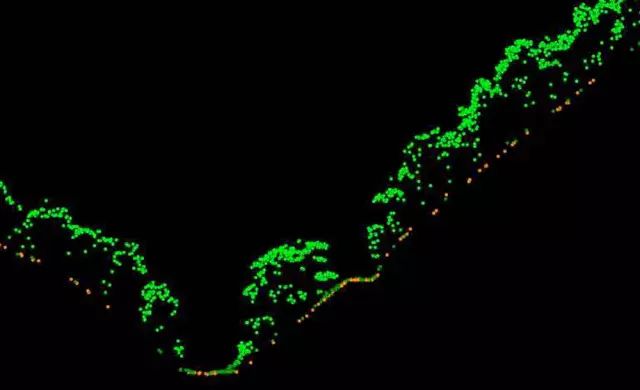

植被穿透情况





成果检验:

项目要求高程精度满足1:1000地形测量规范,共采集检测点22个精度对比如下。



undefined
