无人机LiDAR | 挑战藏区高海拔

2019-02-25

高海拔地区一直是无人机作业的难点,此次无人机+激光雷达在藏区的高海拔作业,无疑更是一次巨大的挑战。在此我们将整个项目记述下来,为今后的高海拔作业提供参考和思路。



项目背景:

项目位于波密县城附近的一个山谷里面,海拔3400米,其中高差最大有700米,且植被茂密山顶上还一层雪,自然环境非常恶劣。

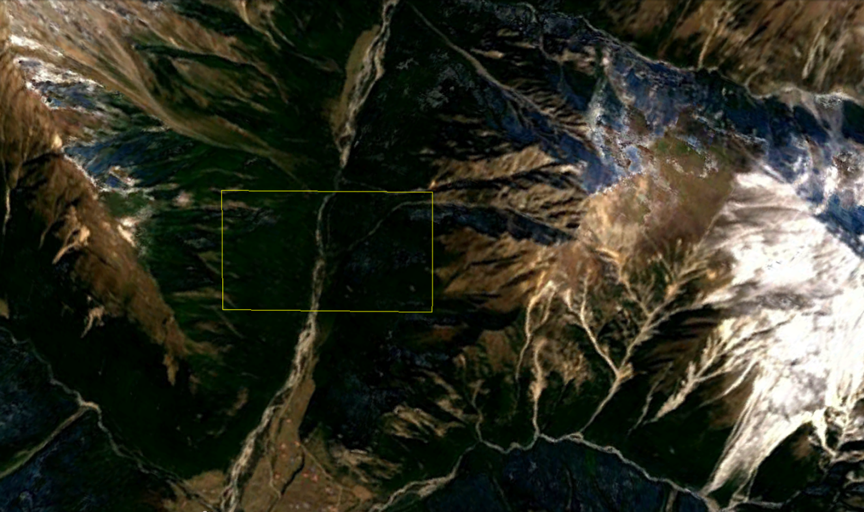

测区Google影像


项目要求:


通过无人机载LiDAR实现植被底部地表数据的获取,1:500地形图并结合用户提供的检查点,监测实际精度


测区Google影像


项目方案:

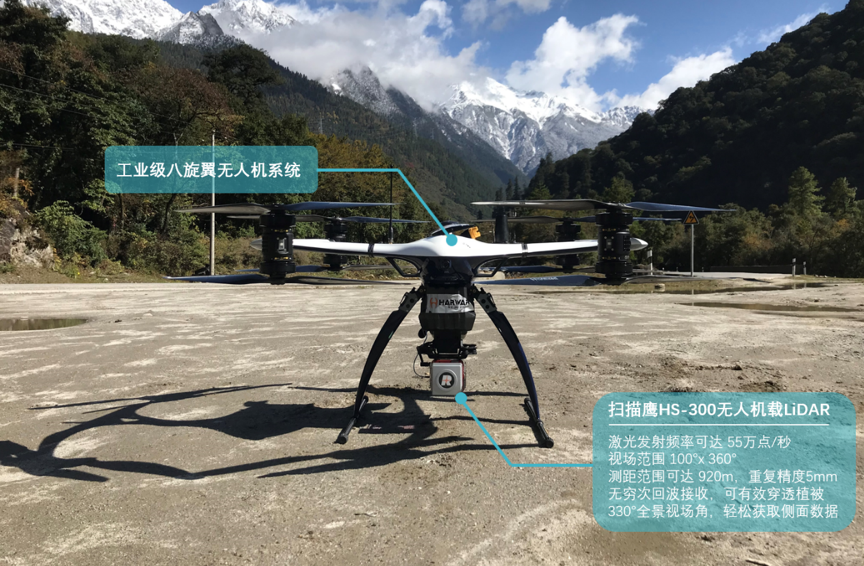

中测瑞格测量技术(北京)有限公司使用自主集成的扫描鹰HS-300型无人机载LiDAR系统进行测区的数据获取。HS-300无人机载LiDAR的发射角度330°,可在峡谷地区最大的保障数据获取的完整性和作业效率。


因为高差太大的原因,采用了变高飞行。



在蓝天映衬的雪山之下,这次任务完成的异常顺利。




单架次最大相对飞行高度达到了600米,最低相对飞行高度也有350米。飞行速度7米每秒,航线长度11公里,航线飞行时长26分钟,获取测区面积2.2平方公里。

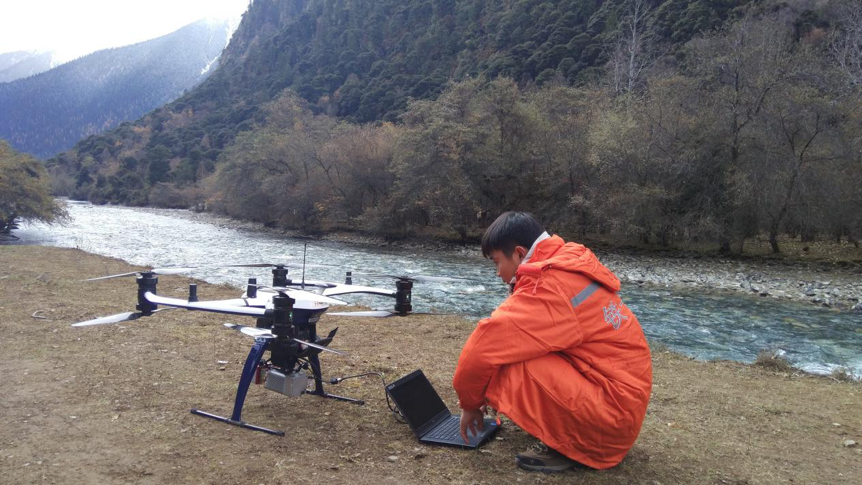

作业前检查传感器及飞行平台

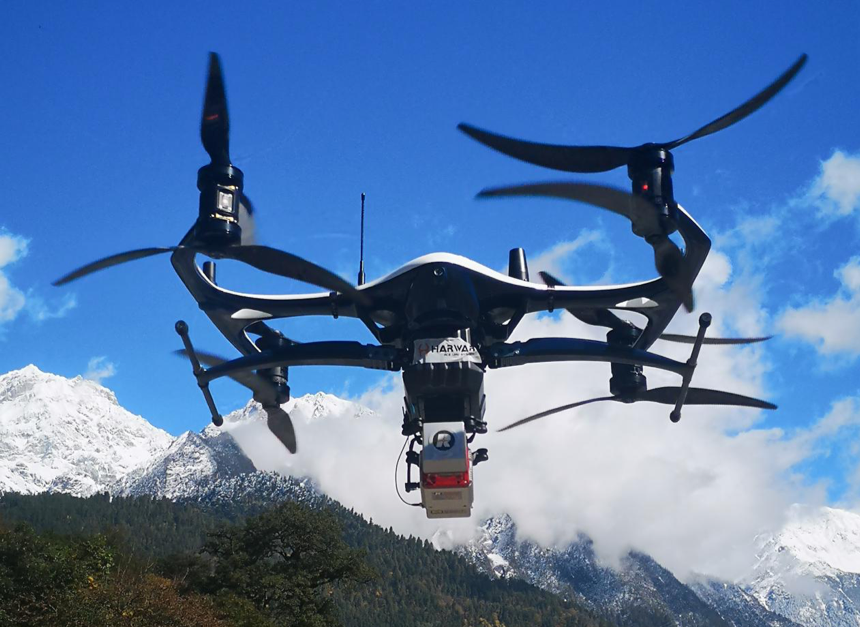

多旋翼飞行器起飞后自动收回起落架,激光雷达发射角度330°,最大的保障了数据获取的完整性和效率。


作业成果:

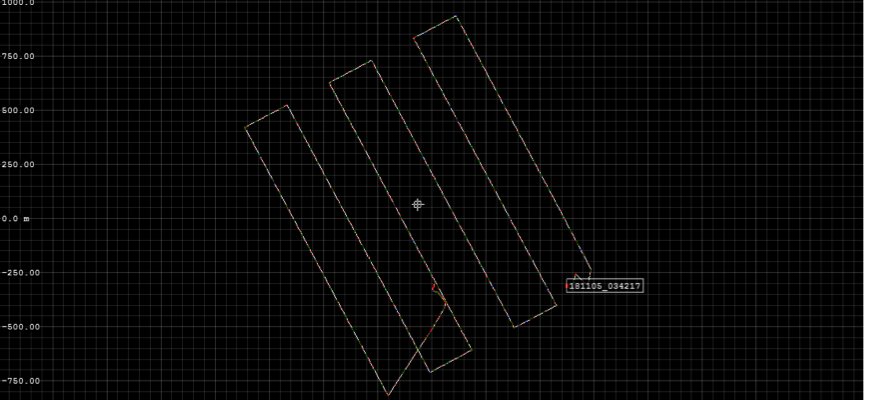

作业轨迹

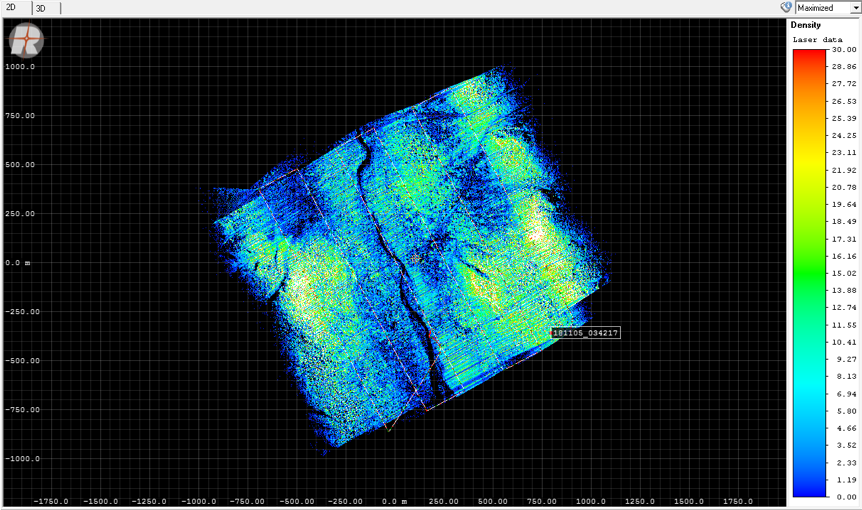

测区数据点密度显示,可以看到山区地带的平均点密度在20点/平方米左右

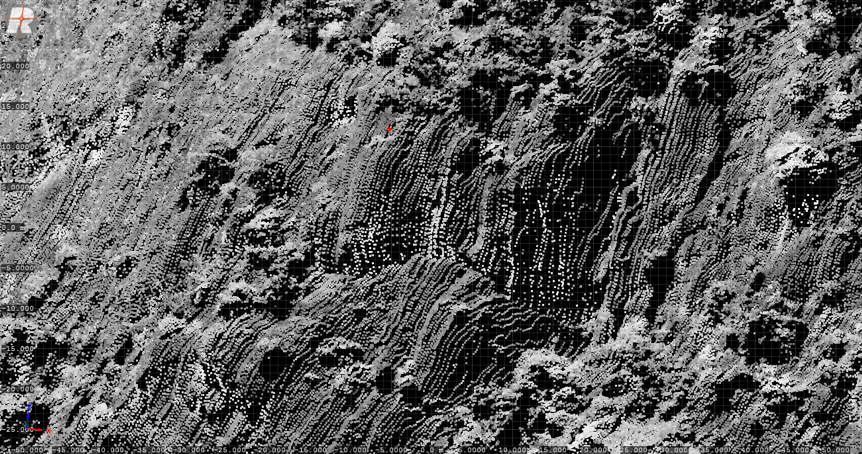

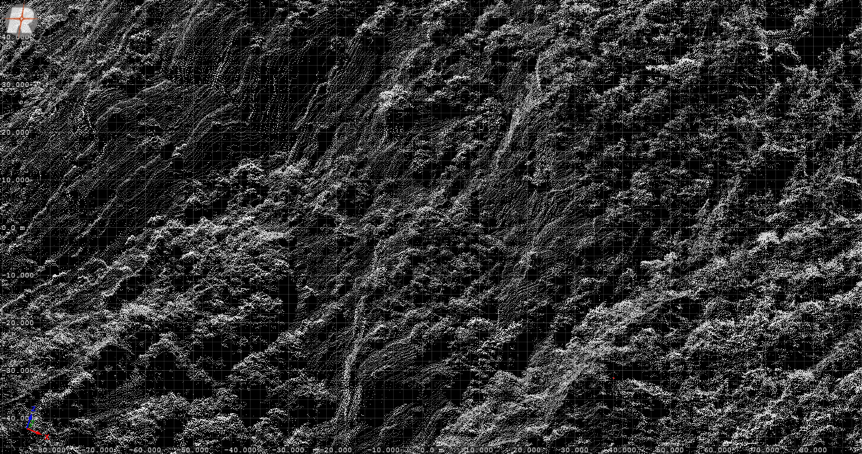

山体的局部点云数据
