无人机LiDAR | 抽水蓄能项目

2018-10-10

项目名称:抽水蓄能项目

地点:贵州山区

项目需求:

  • 实现测区内地表数据的获取

  • 经过后续处理获得测区高精度的DEM \ DOM \ DLG等成果


项目难度


  • 项目测区在贵州山区,说明植被茂密,地形复杂,要想充分获取真实地形数据需要LiDAR设备拥有优秀的多回波功能,这样才能穿透密林,直达地表。



  • 项目是抽水蓄能,说明测区的高差会很大,至少有500-600米的高差,这样的情况不适用于无人机LiDAR,或者短程地面三维激光扫描仪作业,可以考虑使用测量距离更远的轻小型的低空机载LiDAR。



  • 抽水蓄能项目说明测区范围不会很大,项目面积应该10km2 左右(实际测区面积9km2),如果使用轻小型的低空机载LiDAR效率会很高,能够短平快的完成任务。

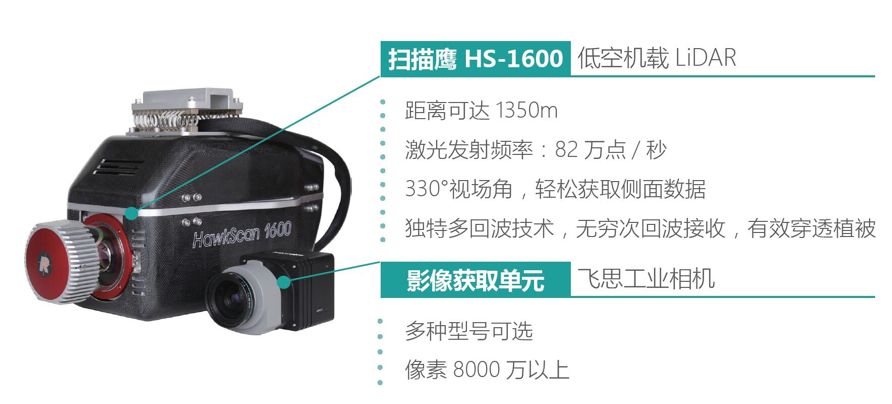

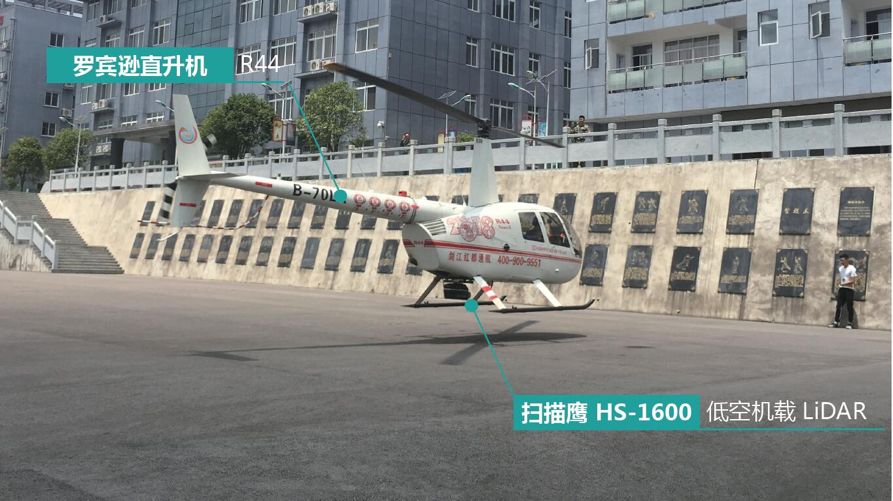

「中国电建集团贵阳勘测设计研究院」在项目现场选用了罗宾逊R44直升机来搭载扫描鹰HS-1600低空机载LiDAR系统,系统内置了飞思iXU-RS 1000工业相机,一个亿像素的影像数据同步获取。


undefined

项目现场作业情况



  • 测区面积: km2

  • 作业时间:两个架次,单次约2小时

  • 飞行相对航高:600 m

  • 数据地面密度8点/平方米

  • 作业效率: 内业人员1名,7天,共计35小时

项目成果


  • 内页处理软件包括:

    RIEGL RiPROCESS,Terrasolid,Cass

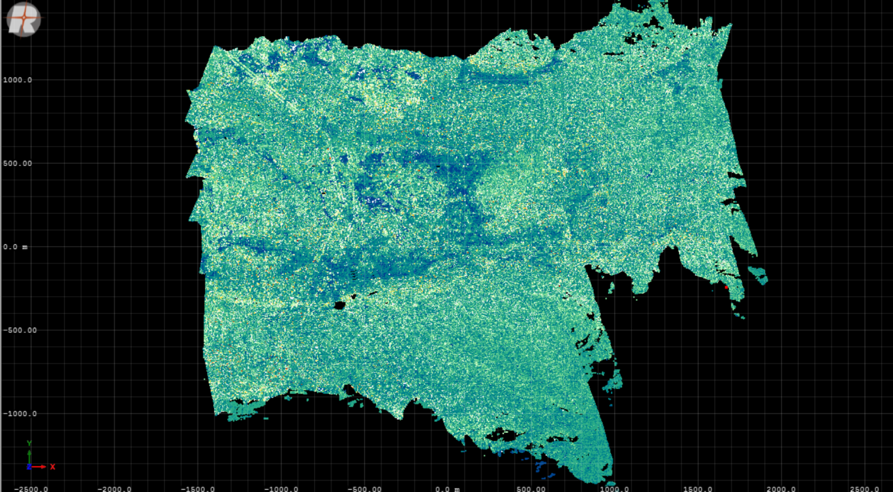

通过RIEGL 的RiPROCESS,得到具有真实地理坐标信息的点云数据

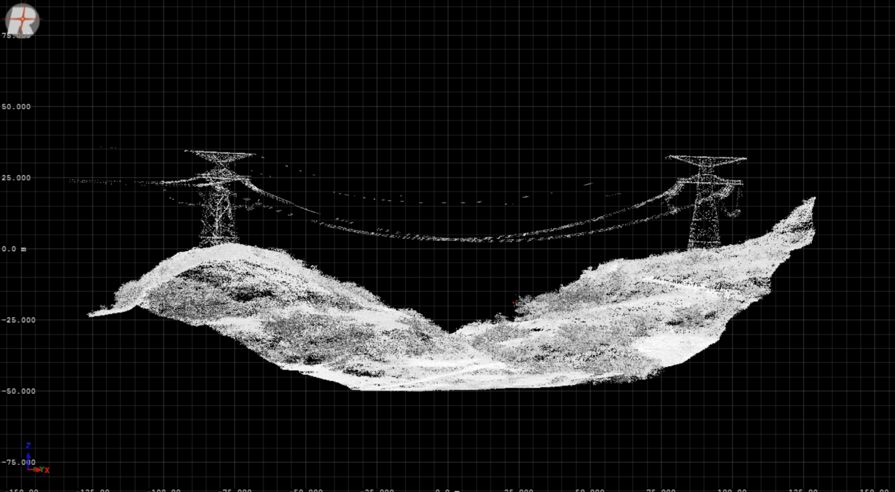

测区内的电塔点云数据清晰可见

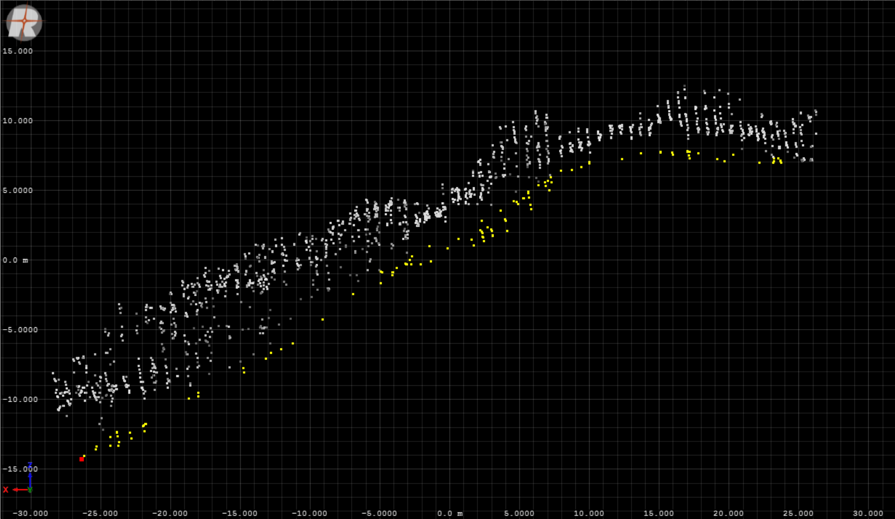

测区断面截图,可以清楚地看到树木和灌木均被穿透,能轻松获取地表数据

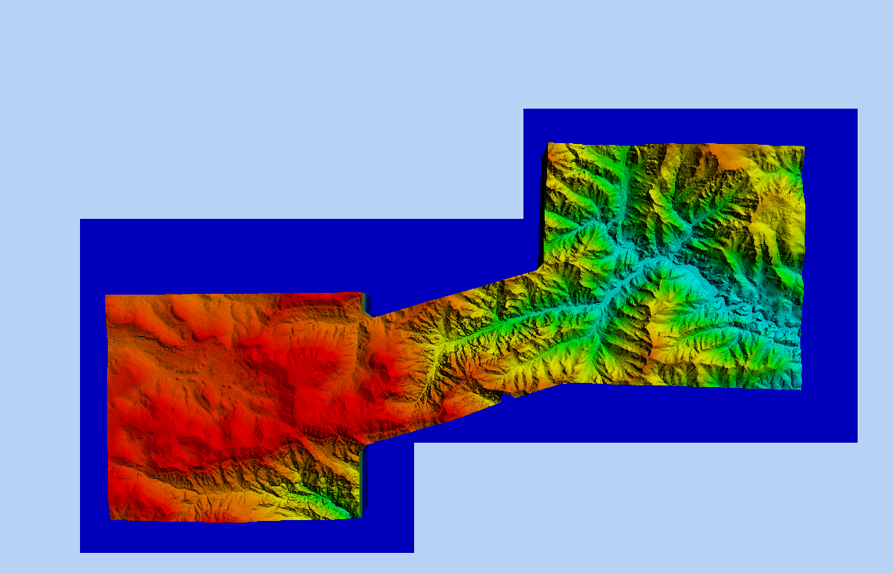

DEM

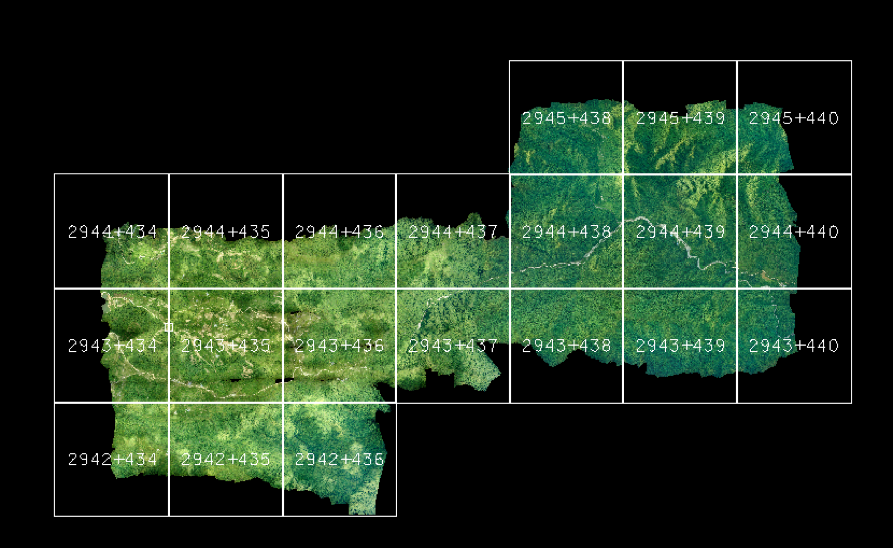

DOM

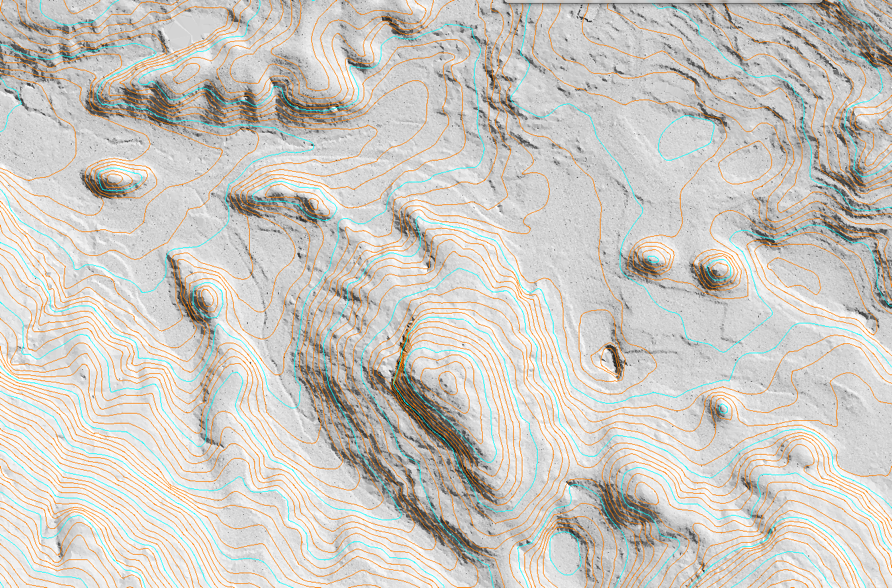

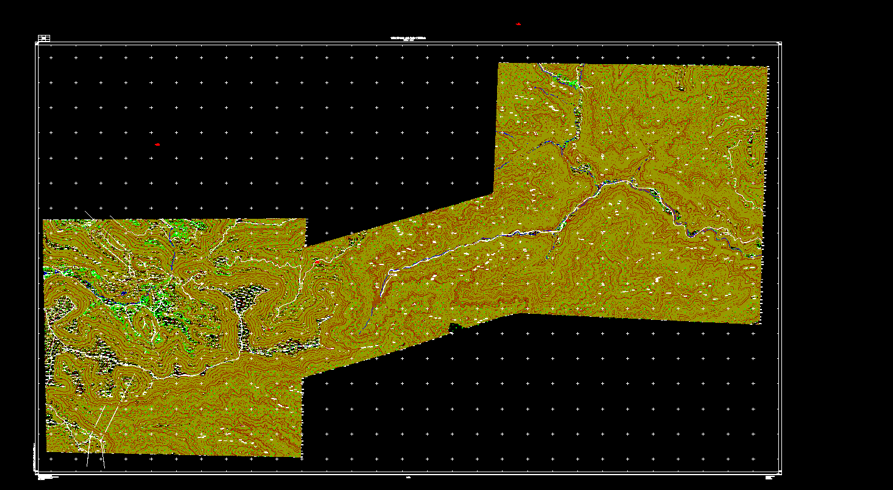

DLG


DLG局部数据

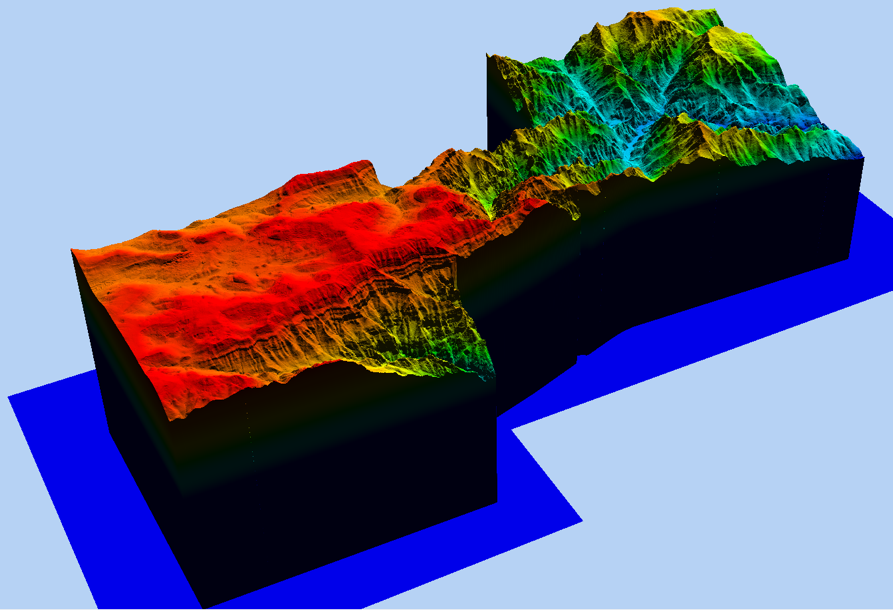

按照高程显示三维沙盘

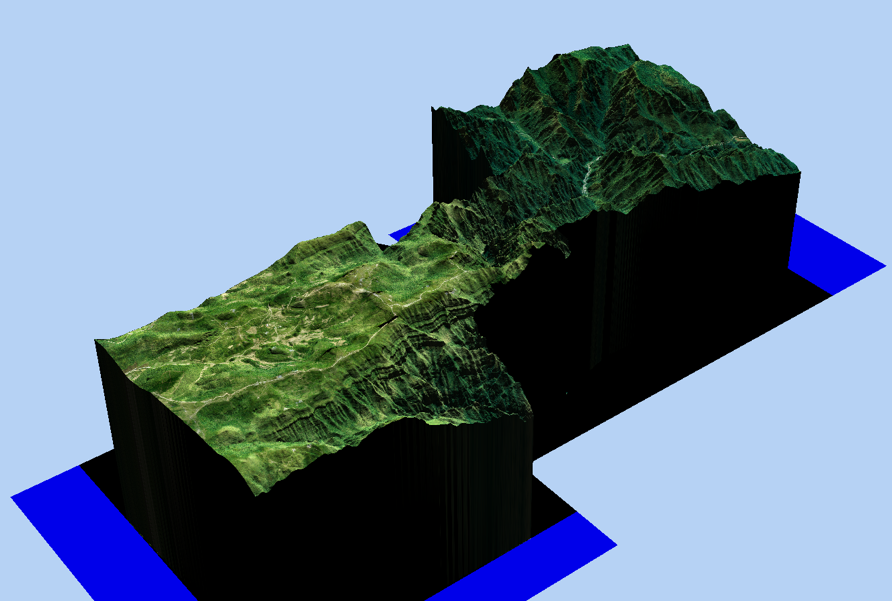

投影了影像数据的三维沙盘

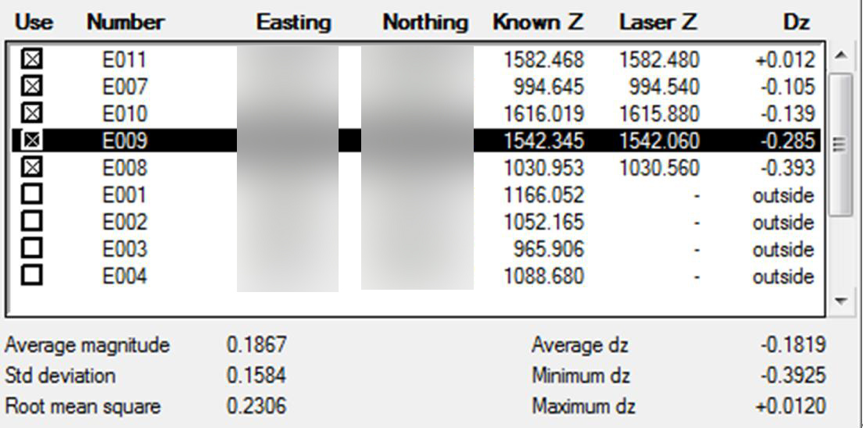

精度对比表(由TerraSolid生成)
