扫描鹰丨热带雨林矿区航测

2018-07-31



这次执行航测任务的是Bell 407直升机,由澳大利亚的一家旅行公司提供。


undefined

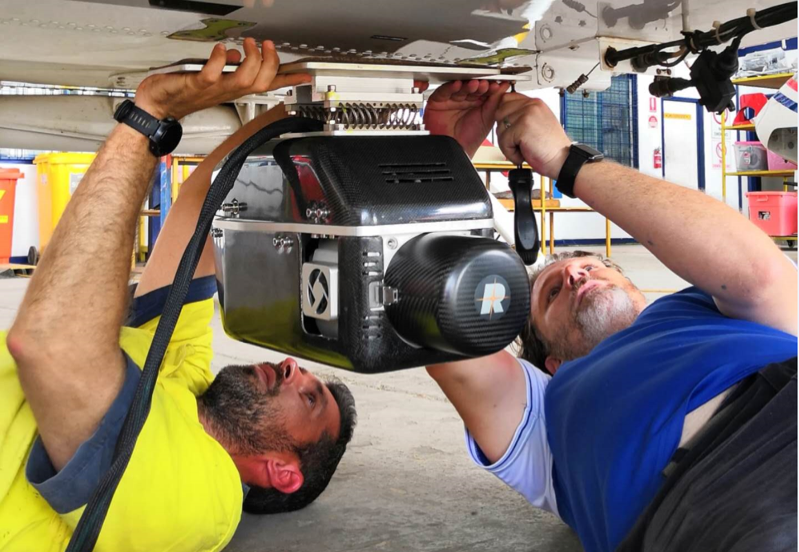

扫描鹰HS-1600 机载LiDAR的现场安装



undefined

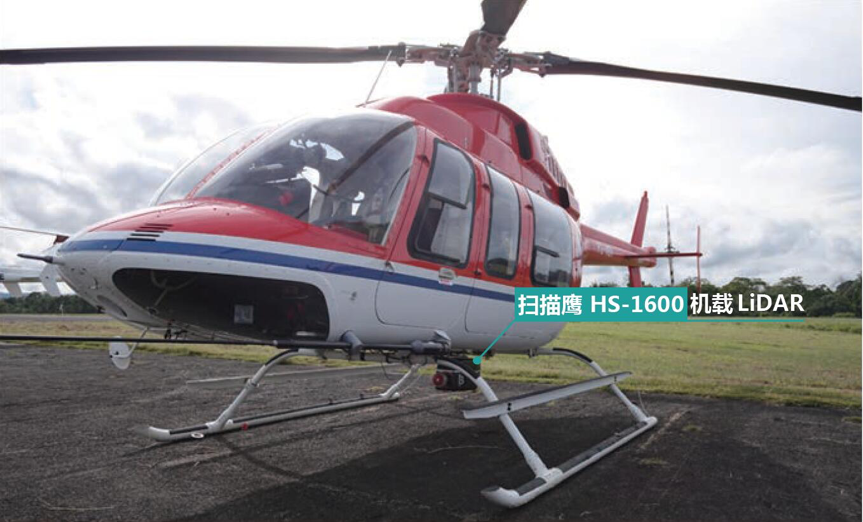

搭载了LiDAR执行任务的Bell 407直升机


项目现场是一片矿脉,LiDAR航测的任务需要勘测这一片区域的地形,为后续开发做规划。



因为巴新身处热带地区,当地的热带雨林异常茂密丰盛,矿区被树木掩盖的特别严密,植被的平均高度都在25m左右,最高的能到50m。因此才选择了扫描鹰HS-1600机载LiDAR来进行测量,HS-1600独有的多回波技术能够穿透密林,获取真实的地表数据。


undefined

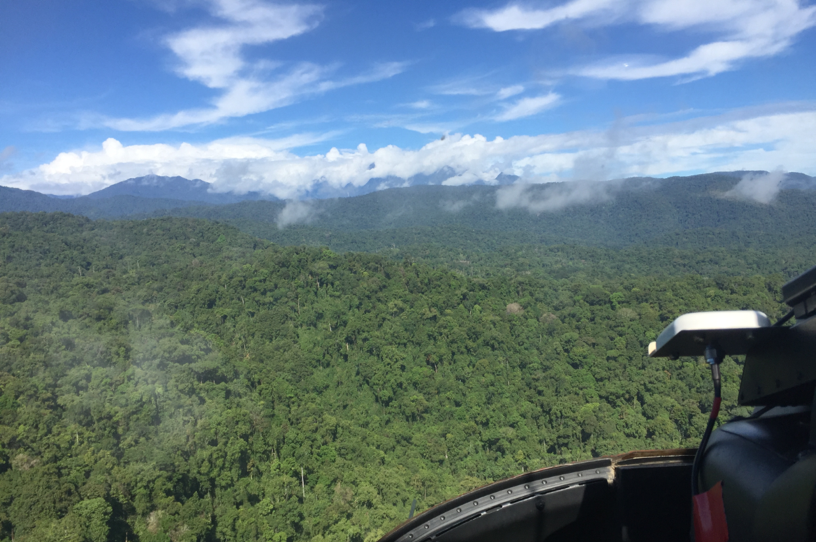

测区上方被密林覆盖

此次航测任务对于扫描鹰HS-1600机载LiDAR来讲还是十分的轻松。


设备参数


  • 激光发射频率:82万点/ 秒;

  • 重复精度:10 mm;

  • 测量距离:1350 m;

  • 集成Nikon D810 相机:3600百万像素


undefined

机上作业的阿羡

作业参数

  • 巡航速度:约80 km/h

  • 飞行高度:450 m

  • 数据获取时间:两个架次,约5小时

  • 总航程:180 km

  • 航线数量:60余条

undefined

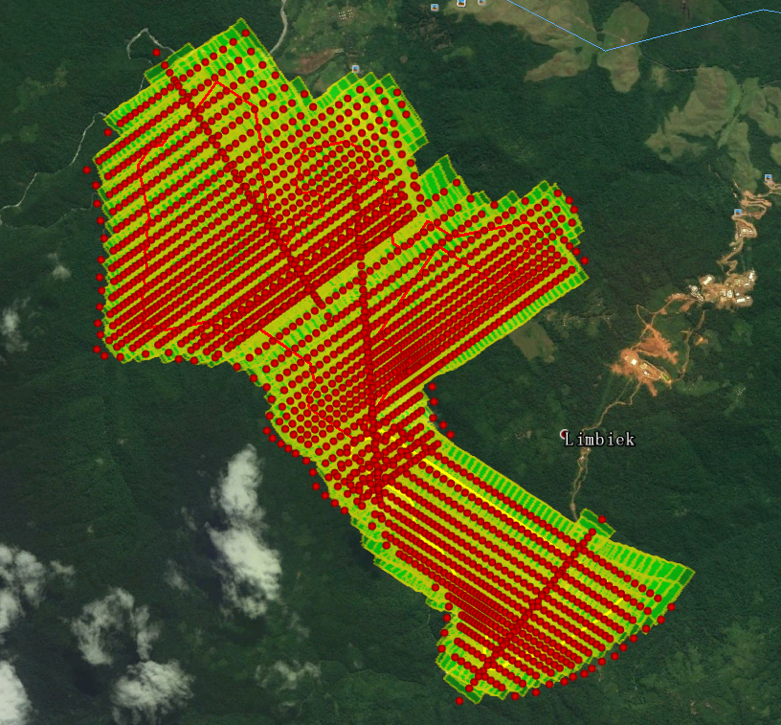

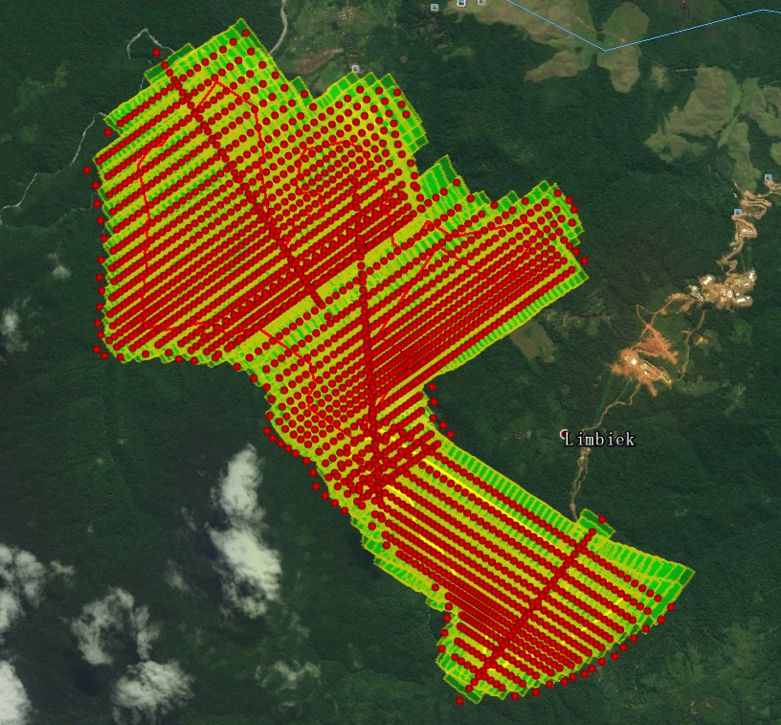

作业的航线

后处理数据参数

  • 处理面积:测区面积约15km²

  • 数据处理软件:RiPROCESS

  • 处理后数据大小:激光数据70 GB

  • 处理时间:轨迹后处理及工程数据后处理准备,约1 小时(1人)

    在RiPROCESS中进行点云自动地理定位及相对拼接,约3小时(1人)

  • 总点数:约2.5亿点

  • 地面点密度:约20点/平方米


undefined

影像数据

undefined

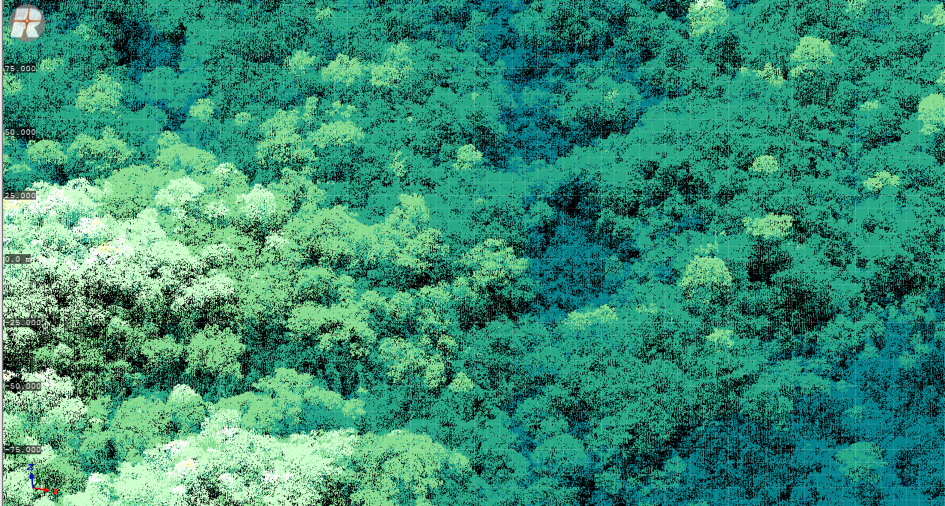

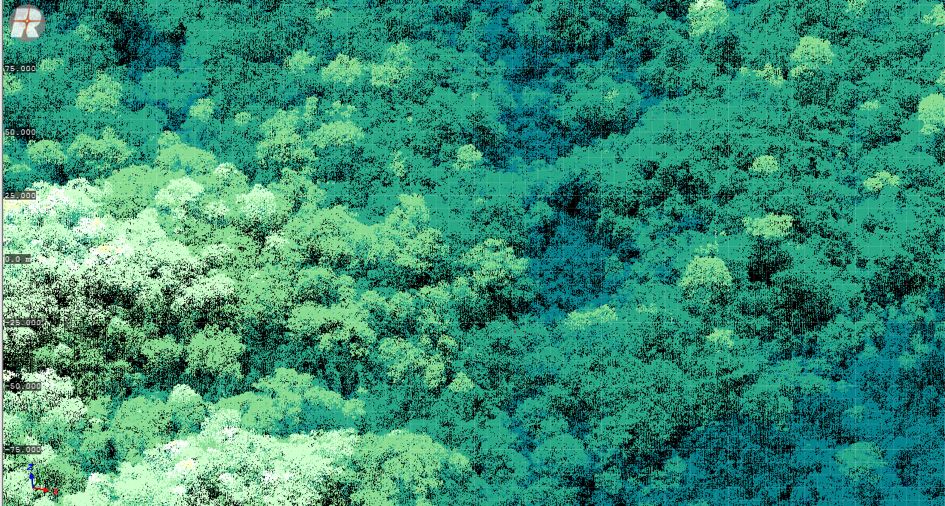

测区某位置点云影像图

undefined

相同位置剔除植被后

undefined

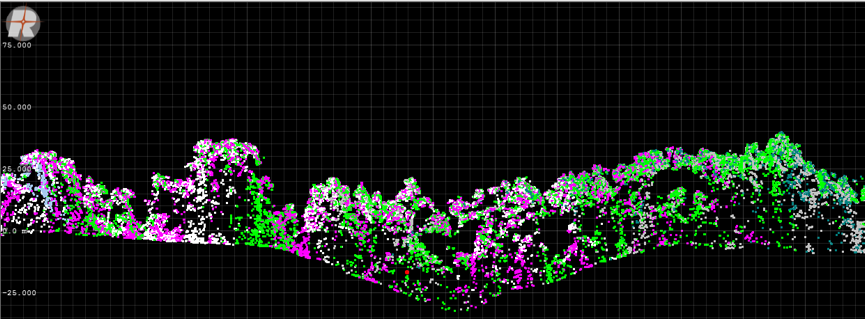

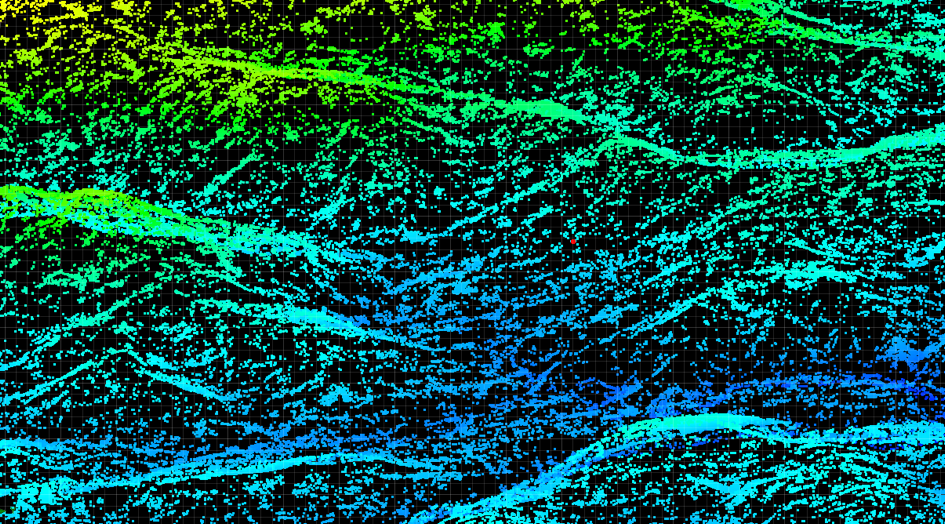

点云数据截面图,地表清晰可见

undefined

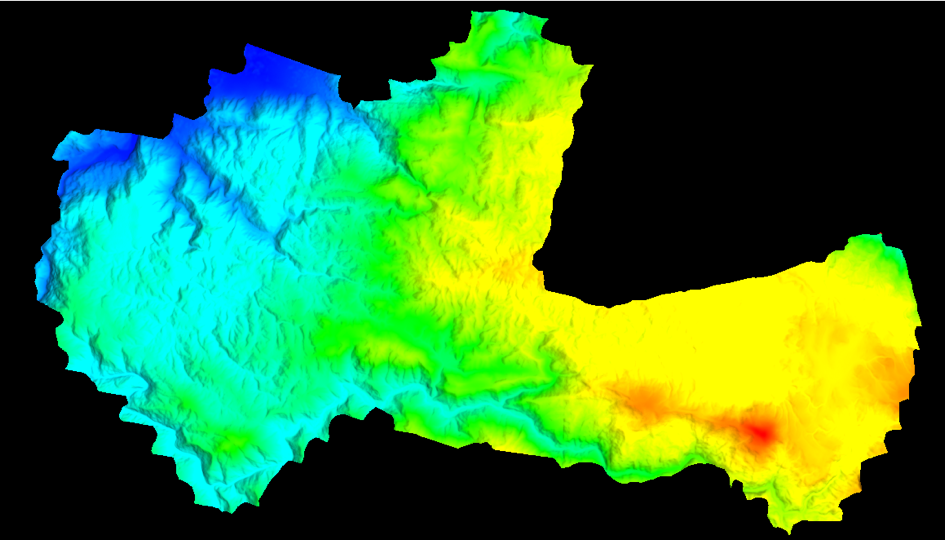

测区整体DEM模型

undefined

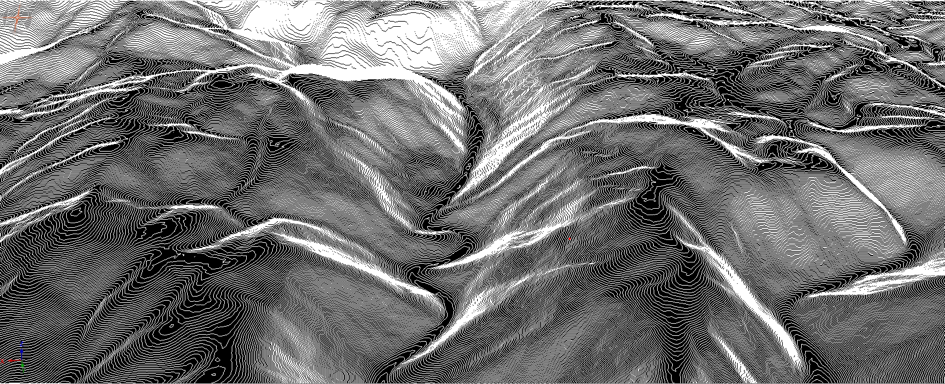

等高线示意图
