无人机LiDAR | 露天矿山测量

2021-05-14

为什么要进行矿山测量?


目前我国矿山系统因资源枯竭,功能受到限制,对矿山产业的发展十分不利。因此通过对矿区进行建模、匹配及融合,进而对矿山塌陷区的经济和生态环境进行合理评价,并对塌陷导致的地面裂缝、土地侵蚀展开分析,清楚了解塌陷区建筑物被破坏等地质灾害情况就变得尤为重要了。

如何高效的进行作业呢?

传统的测绘技术在对矿山地形测量过程中,由于测量面积较大、矿山植被覆盖率较高、矿区内建筑物较多,导致测量结果精度不稳定。而无人机LiDAR技术在垂直空间结构方面的信息提取优势明显, 与水平空间数据相结合, 可以全方位的监测矿山生态环境, 因此无人机LiDAR技术在测量的过程中提供的高效精确的测量数据十分重要。


下面为大家分享一篇无人机搭载激光雷达+相机矿山作业的露天矿应用案例


01

项目概况

中测瑞格接到项目,对内蒙古鄂尔多斯市薛家湾镇黑岱沟露天煤矿开展为期7个月的变形测量任务。黑岱沟煤矿位于准格尔煤田中部,地广人稀,常年大风。该露天煤矿测区面积为21.9平方公里,平均海拔1250米


undefined

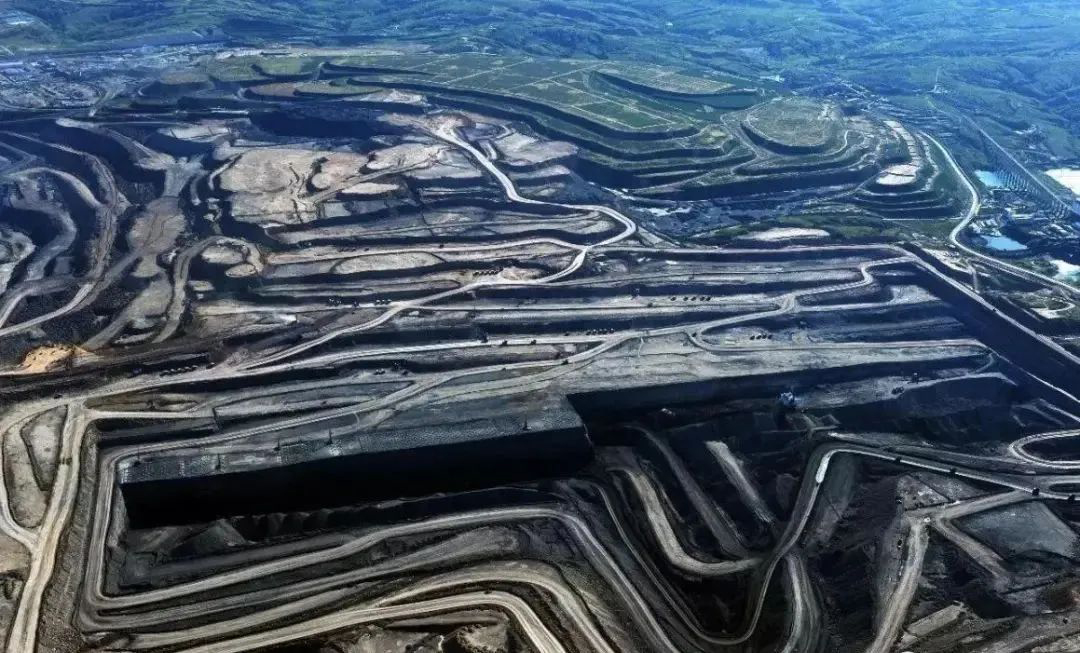

黑岱沟露天煤矿


02

项目目标

对黑岱沟露天煤矿开展变形测量任务,并获取下列成果:

1:1000比例尺地表点云数据
1:1000比例尺正射影像DOM
1:1000比例尺倾斜三维模型


03

使用设备

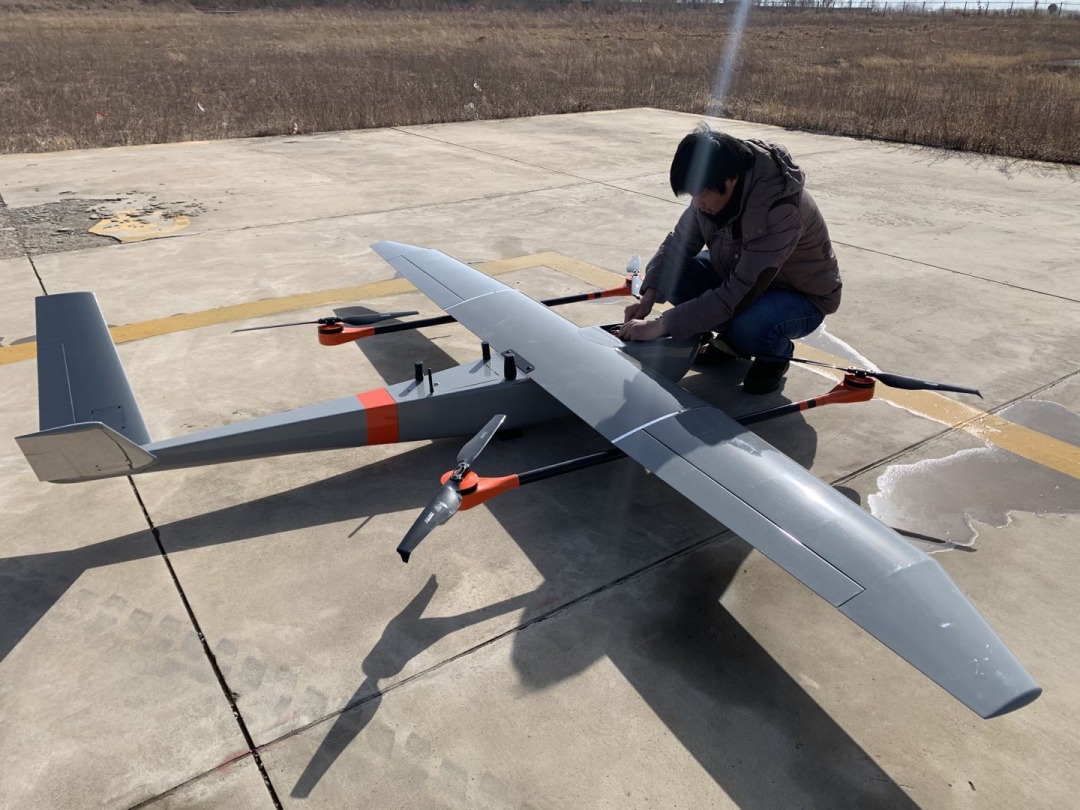

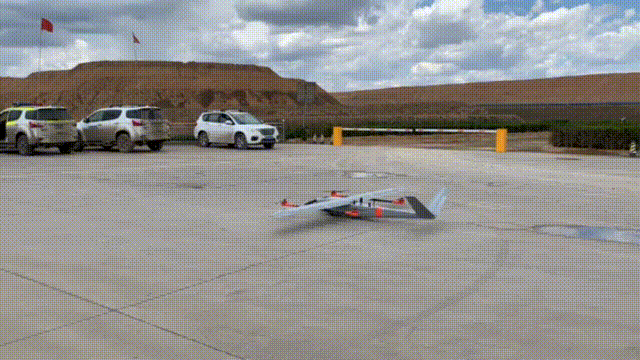

测图鹰·云影X3 PRO垂起固定翼无人机

本次作业飞行平台采用了测图鹰·云影X3 PRO垂起固定翼无人机,可搭载多种载荷,续航时间长达120分钟,可以完成大型航测项目作业中多种任务需求,垂直起降不受起飞作业场地限制,性能稳定可靠,在山地、丘陵等复杂地形使用时具有极大优势。


undefined


RIEGL VUX-LR 无人机载激光雷达

RIEGL VUX-1LR重3.5KG,测量精度达15 mm,激光发射频率高达82万点每秒,最大测距1540m,具有多目标探测能力,无限次回波。同时采用了最前沿的RIEGL技术:全回波信号数字化、在线波形处理以及多周期回波(MTA)处理功能。

 SONY α7R2相机

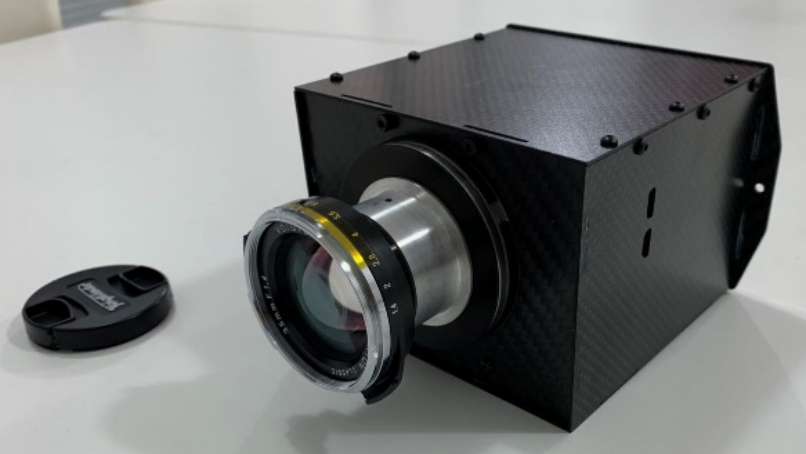

该相机拥有4240万像素,分辨率7952×5304,35mm镜头,经过改装后相机体积小,质量轻,可以与激光雷达同时挂载进行采集数据,同步获取三维倾斜模型、飞行影响以及点云数据,效率大幅提升。


undefined


04

外业准备

 寻找飞行场地

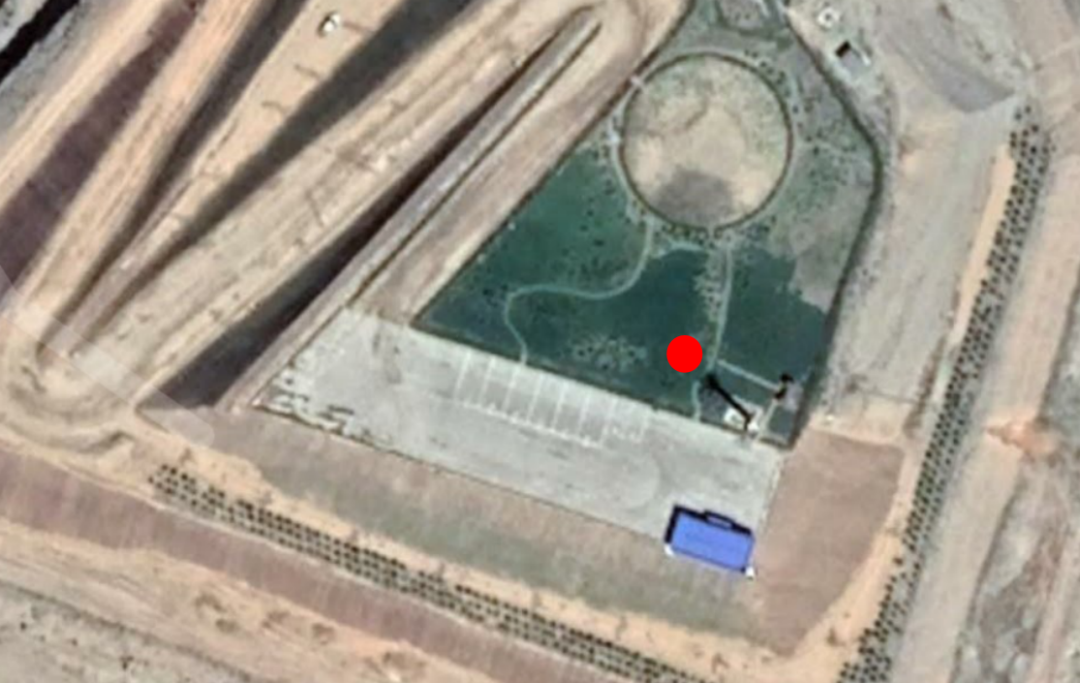

选定起飞位置为观礼台,位于黑岱沟露天煤矿的中心位置,附近无障碍物,人员流动小。并进行基站架设。


undefined

 航线设置

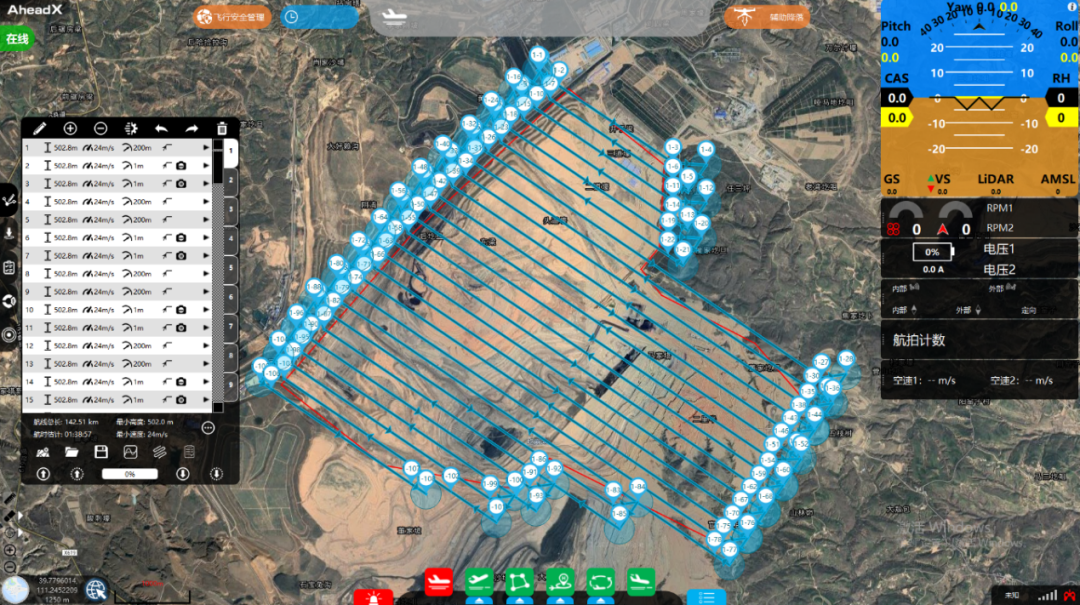

飞行高度设定为500米,相机为航像重叠率80,旁像重叠率60。航线长度为142KM,飞行巡航速度24m/s,飞行预估时间为98分钟。仅需一个架次就可以完成黑岱沟露天煤矿。


undefined


 起飞前检查

采用自动检测和人工检测相结合的方式。检查传感器状态、舵机状态、飞行配置、空速计状态、任务载荷检查等,对飞行器进行飞行前检查,提高飞行器作业安全性。




05

成果展示

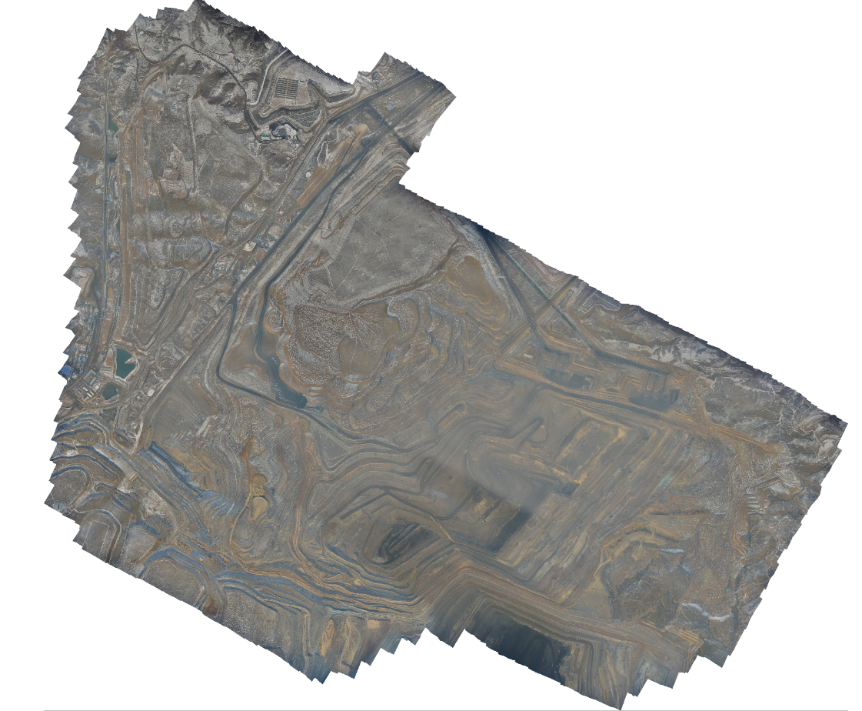

1、正射影像对比

undefined

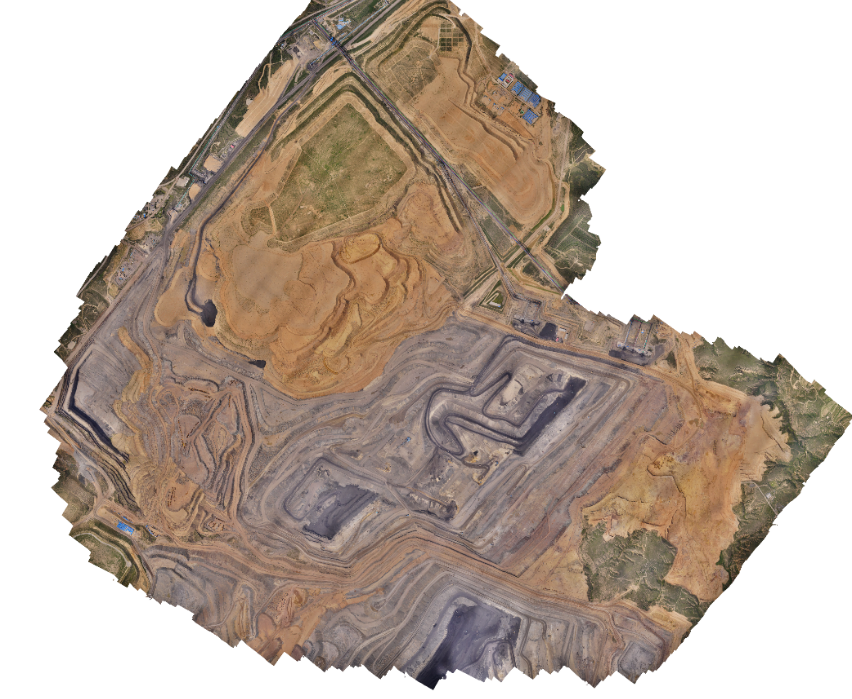

7月黑岱沟

1

undefined

11月黑岱沟

2

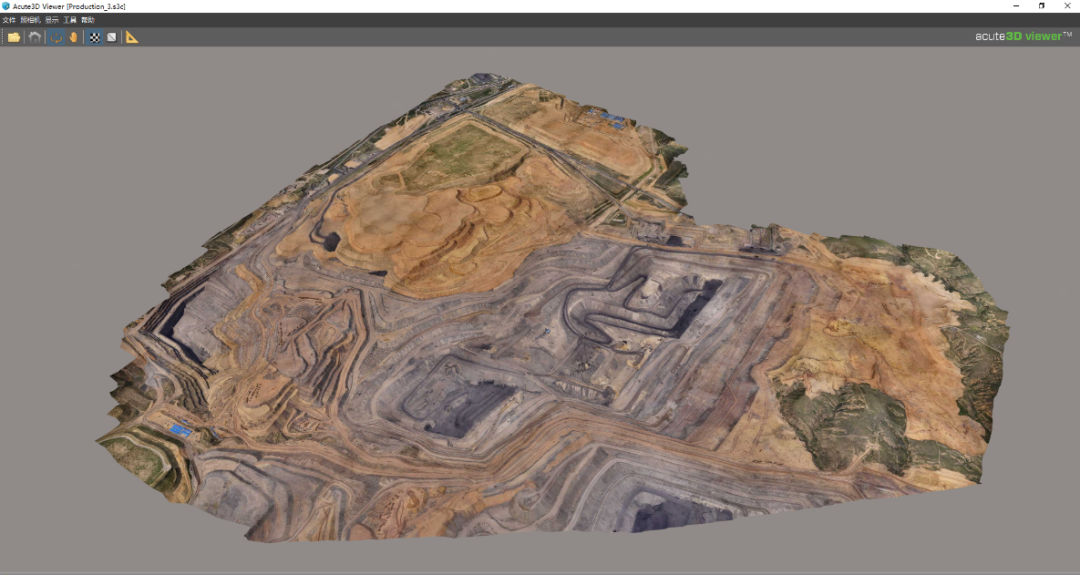

2、三维倾斜数据对比


undefined

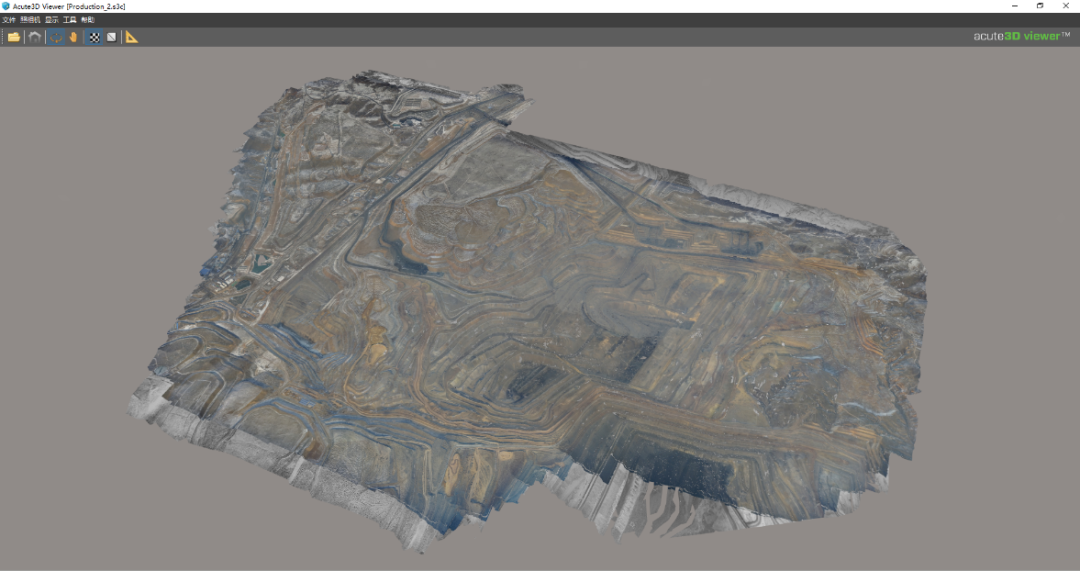

7月黑岱沟

1

undefined

11月黑岱沟

2

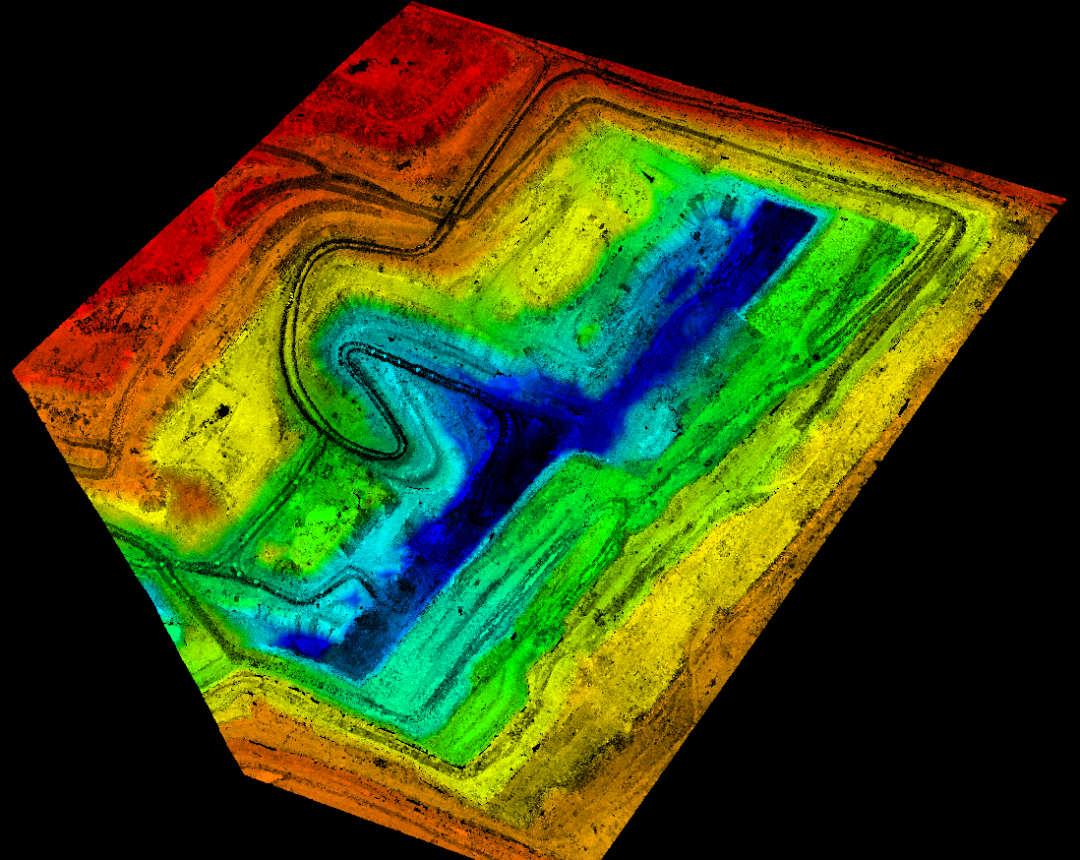

3、整体点云数据对比


undefined

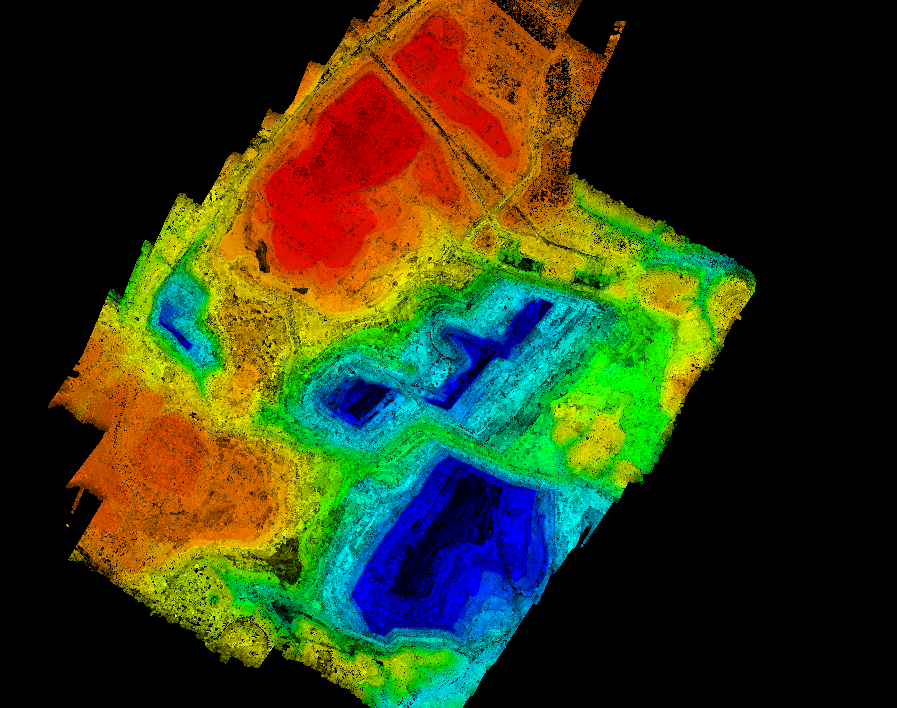

7月黑岱沟

1

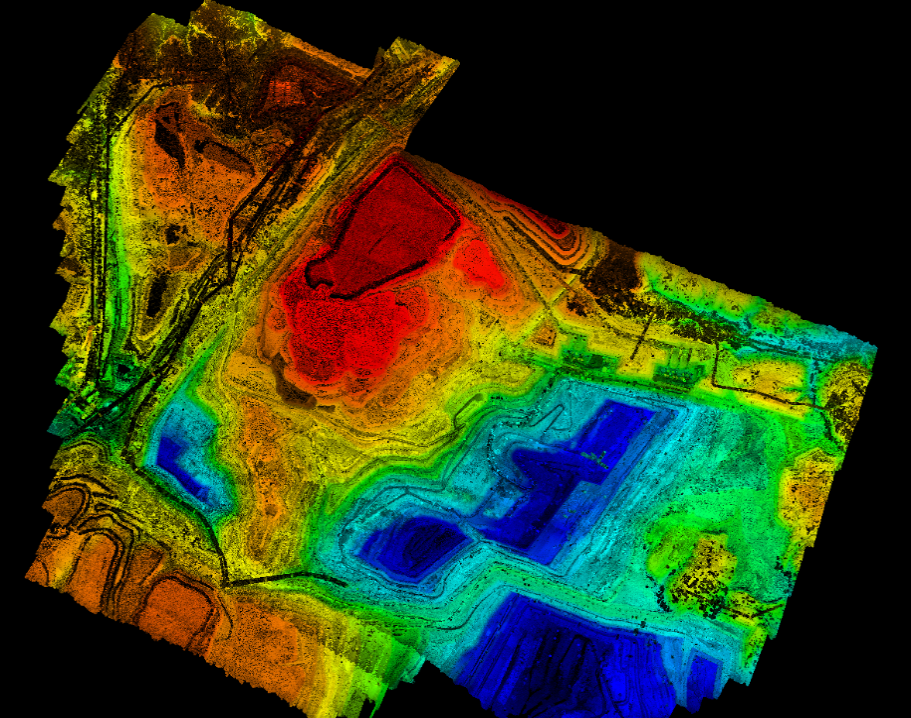

undefined

11月黑岱沟

2


4、部分点云数据对比


undefined

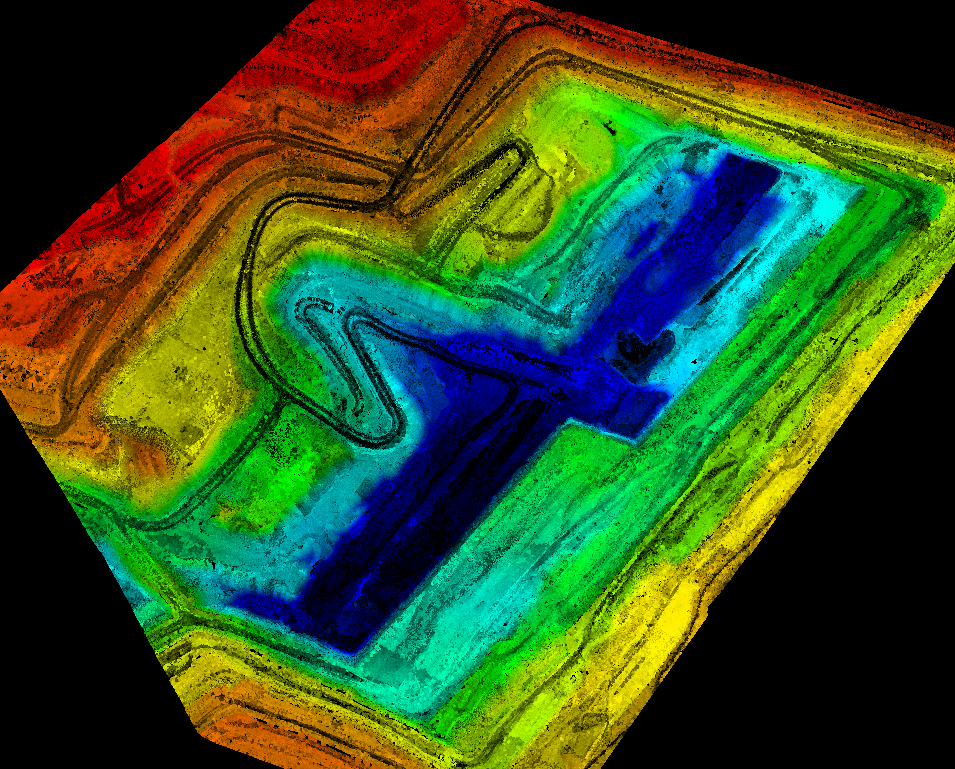

7月黑岱沟

1

undefined

11月黑岱沟

2


经过点云数据对比,可以看出矿坑面积朝东南角明显扩大,最终经过计算得出结论:
7月黑岱沟煤矿最低海拔986.37米,最高1200.26米。
11月黑岱沟煤矿最低海拔976.05米,最高1198.16米。


06

项目总结

从这个案例可以看出,无人机LiDAR技术是提高露天矿山地质测量精确的最有效方式。无人机LiDAR技术通过获取严格、客观、真实的数据来完成测量任务,融合动态分析技术使露天矿的测量数据更加可靠;还利用自身的性能获得影像与数字高程模型的套合,在露天矿的开采中发挥了巨大的作用。
