文物保护丨RIEGL VZ-2000i三维激光扫描仪

行业应用

2020-11-13

颐和园不仅有着传统园林的山水之美，其建筑艺术之优美，也让中外建筑大师所仰慕。中国的古建大都是木制结构，历经时光保存至今，实属不易。文物古建承载着一个国家的历史和传承，做好保护工作意义重大。为了更好的进行文保工作，三维激光扫描仪也被越来越多的用在文物古建保护中。通过对古建内外数据的扫描采集，文物古建的数据能够以三维的形式真实、完整、长久的保存，对于古建的档案留存，修复参考有着重大意义。

项目背景

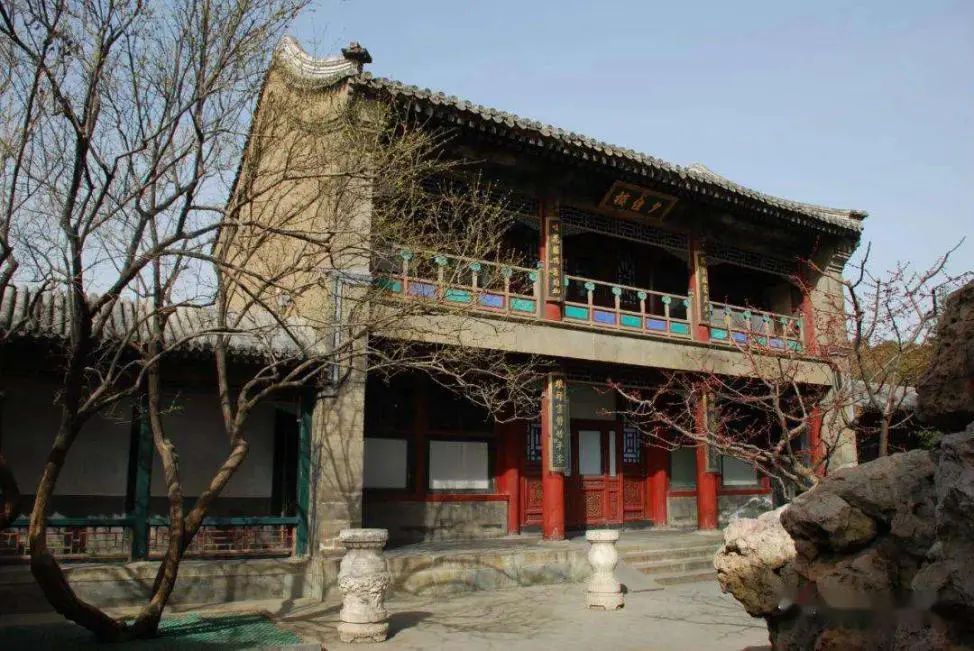

此次受北京市颐和园管理处及北京林业大学园林学院委托，使用RIEGL地面三维激光扫描仪对颐和园夕佳楼假山及楼前小院进行扫描。夕佳楼是位于北京颐和园昆明湖东北岸的一座两层小楼，其名取于陶渊明《饮酒诗》中“山气日夕佳，飞鸟相与还”句。小楼临湖而建，院内有太湖石堆砌的假山。

项目介绍

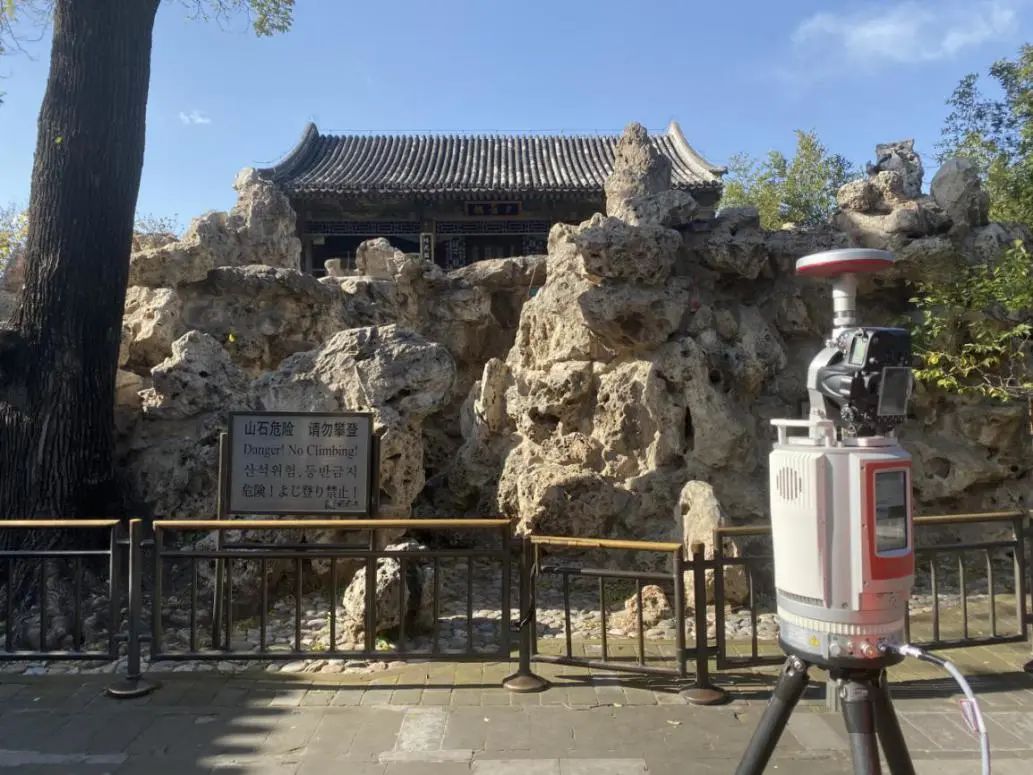

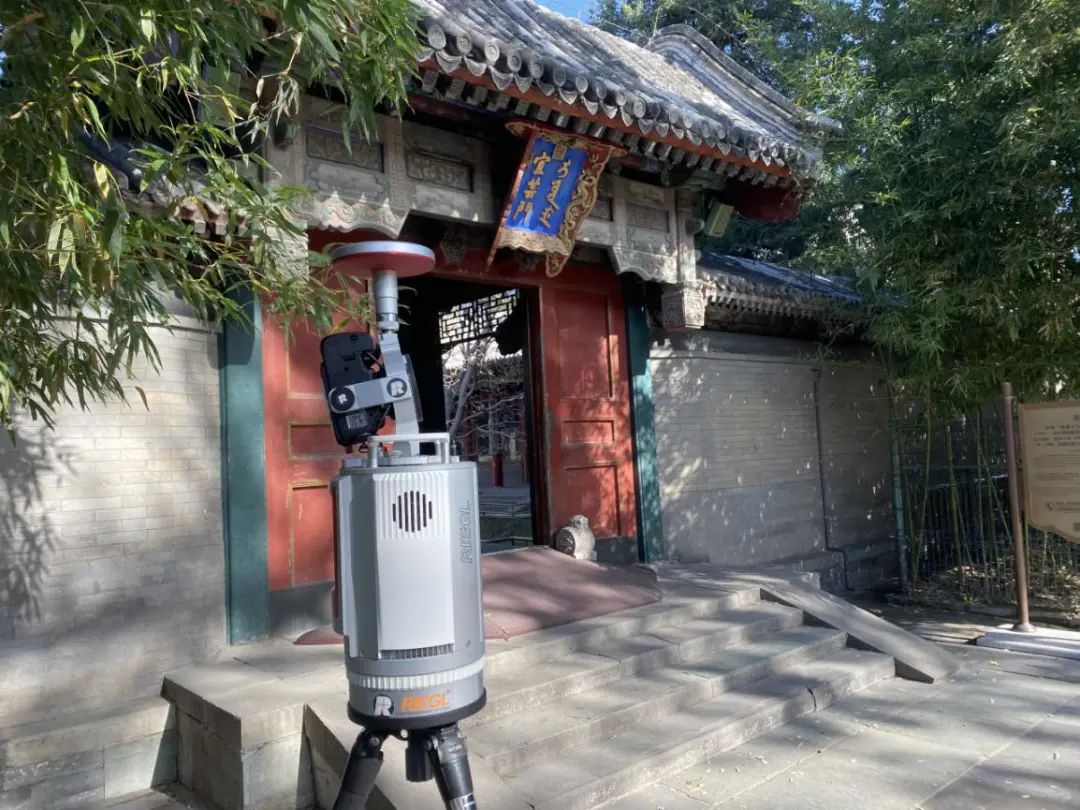

此次我们使用RIEGL VZ-2000i三维激光扫描仪，共计进行了18站的扫描。主要扫描对象为院内的太湖石假山及所构成的古建园林。扫描过程中扫描仪顶部架设专业单反相机，提供高还原度的现场彩色照片，并为点云后期处理提供色彩信息，最终提供真彩色点云。

RIEGL VZ-2000i三维激光扫描仪外业操作简便，其特有的“一键”扫描模式，可提供一键式作业流程，即通过设置工作模式后，即可进行快速扫、搬、扫流程。期间只需搬站并按下开始键即可完成全部工作，无需对中、整平，无需布设标靶球即可完成相对坐标系作业。

内业数据流程中，配备的RiSCAN PRO软件可以通过设备顶部GPS和内置IMU惯导数据快速完成多站数据的自动拼接操作，通过软件算法自动提取地物特征面，并完成进一步的数据平差，保证了整体数据的拼接精度控制在3mm以内。

处理后的点云数据将会进行进一步信息提取，完成建模、打印等操作，下面请看成果展示：

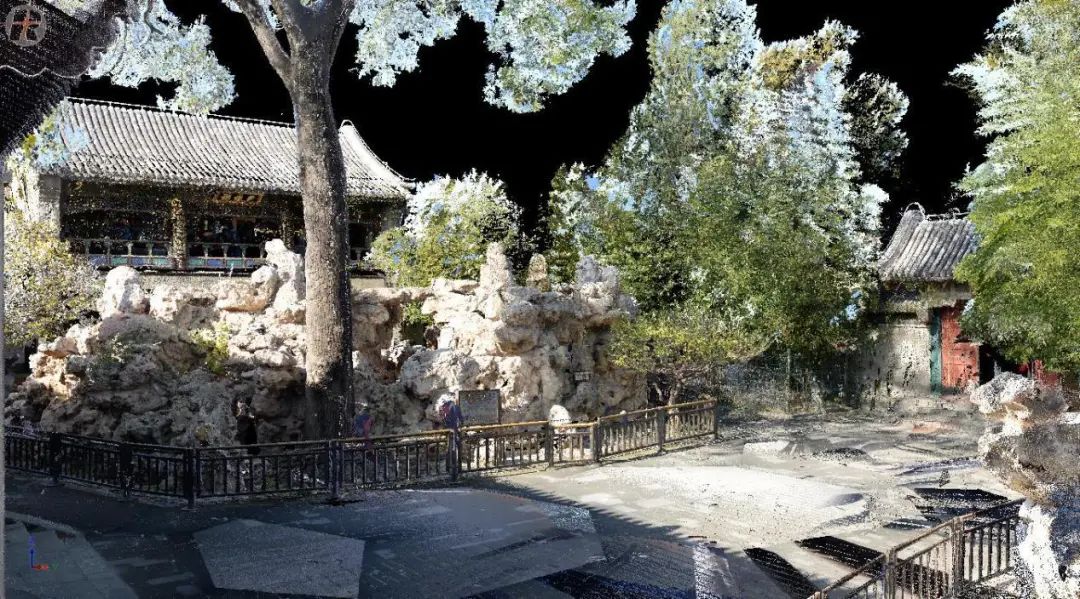

真彩色点云高度还原现场细节

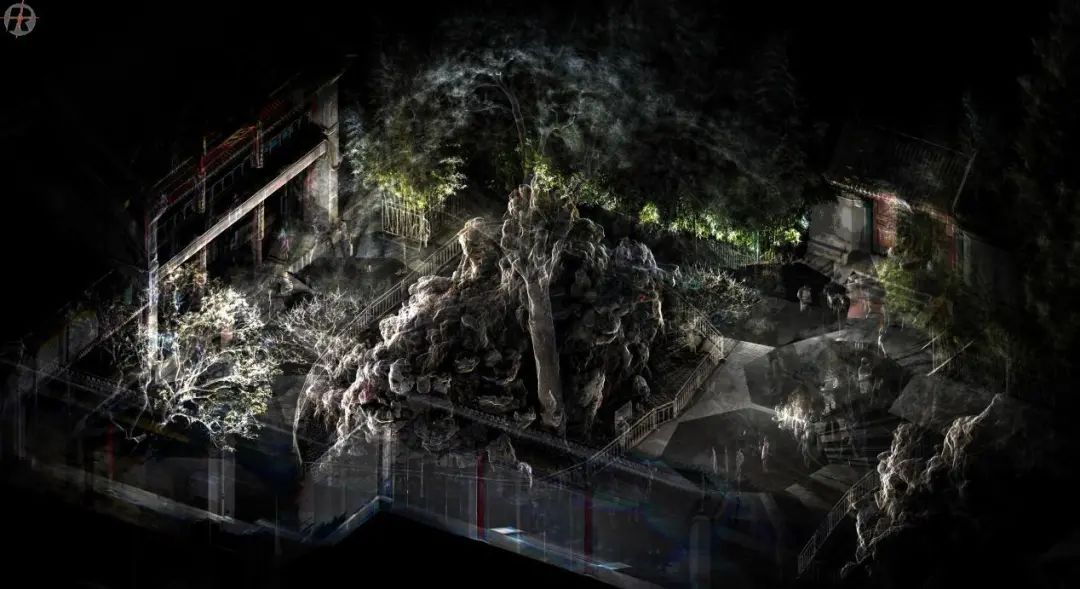

全新X射线视图，透视显示地物特征更明显

通过成果可以看出，利用三维激光扫描仪可以获取清晰、完整、高精度的点云数据，为古建保护提供了丰富的成果。但是更好地保护也需要我们大家的努力，增强人们的文物保护意识，避免古建进一步遭到破坏。加大保护力度。保护好古建是后续所有工作得以开展的前提和基础。中测瑞格也会用最好的技术，全力支持文物古建的保护工作。

最后，再次感谢北京市颐和园管理处，与北京林业大学的协助与配合。
