地面三维激光丨大连天主教堂保护性电子存档

2016-04-18

2016年3月中旬,我公司接到大连某测绘单位邀请,对位于大连市市内的一座天主教堂进行保护性电子存档。



该教堂始建于1926年,教堂院落由圣堂、东楼和西楼三部分组成,总体结构布局严紧、风格朴素。圣堂为哥特饰趣的欧式建筑。该教堂占地面积2432平方米,圣堂建筑面积315平方米,西楼建筑面积356平方米,东楼建筑面积352平方米,1988年又在东楼北端建成840平方米的综合楼,组成一个完整的院落。



undefined

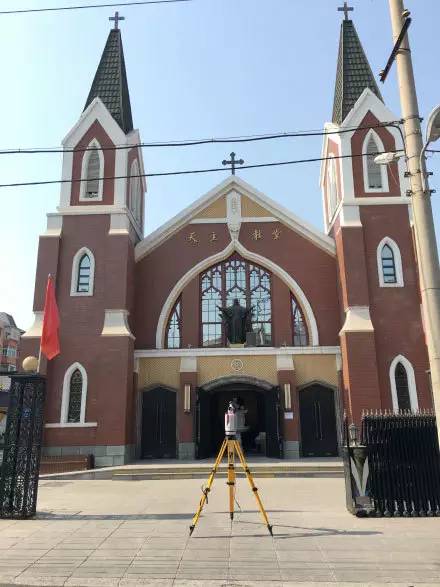

教堂外部情况及外部数据采集


undefined

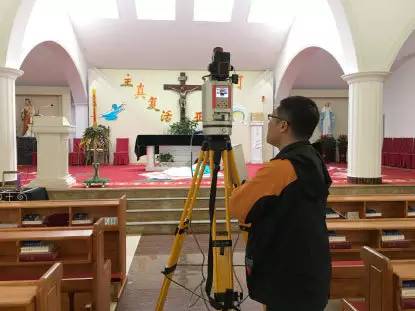

教堂内部情况及内部数据采集


1.硬件配置   系统配置

 相机配置

 RIEGL VZ-400三维激光扫描仪一台


  Nikon D800 高性能数码单反相机,镜头:20mm;

2.数据获取


样例数据大连市某天主教堂
原始数据大小约35GB
数据处理软件RISCAN PRO
扫描距离350m
激光发射频率30万点/秒
作业人员数量3
数据获取时间7小时


3.数据处理-点云地理定位及影像检校


处理站数60站
数据处理软件RiSCAN PRO
处理后数据大小约100GB
处理时间

拼接过程2小

时点云着色及修整2小时

总点数约1亿点(处理后)
点云相对精度3mm
照片匹配精度优于1/4 Pix
点密度 约10000点/平方米(用正下方数据进行数据结合后)



4.数据成果
undefined

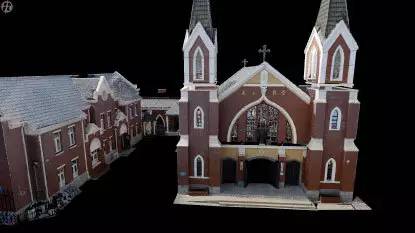

教堂外部真彩色点云效果

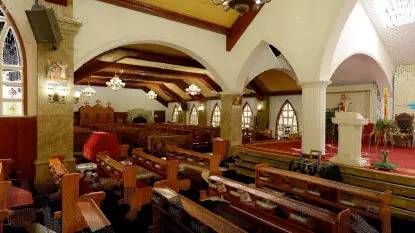

教堂内部真彩色点云效果

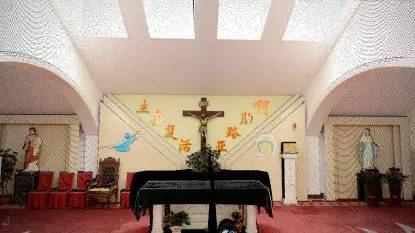

 祭台真彩色点云效果
