2019-09-27

中国首台

测量水深的无人机载激光雷达

RIEGL BDF-1无人机水深测量雷达

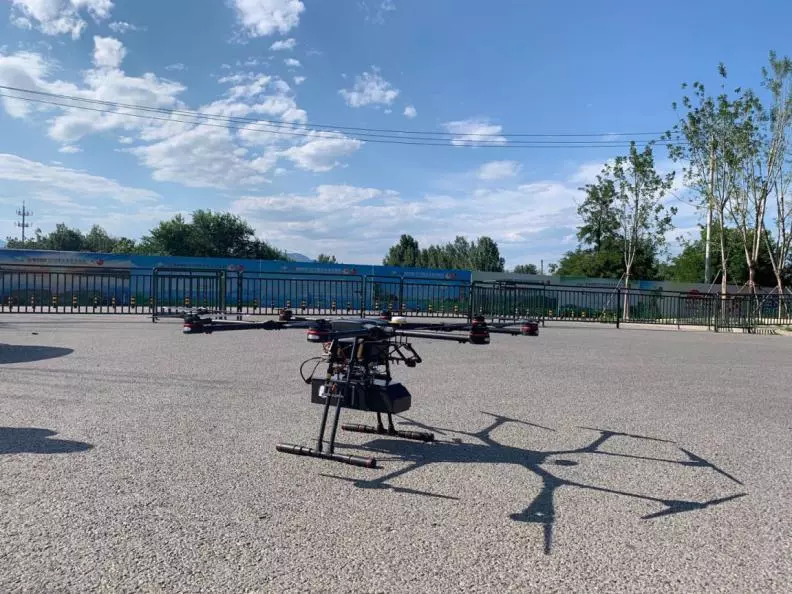

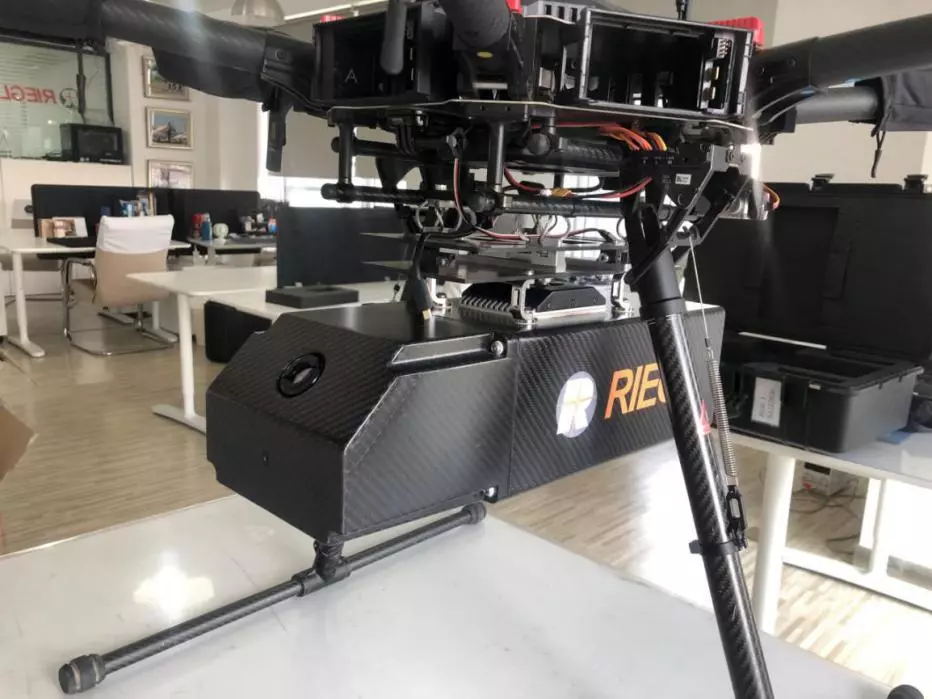

安装在无人机上的RIEGL BDF-1

这款紧凑且轻小的水深测量雷达

自发布以来经常被用户问到

下面让我们深入的了解一下BDF-1吧

奉送中国实测项目案例

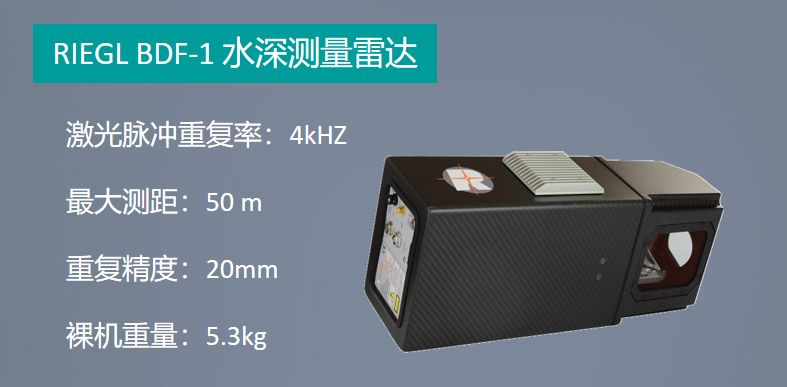

产品概况：

RIEGL BDF-1是一款专为水深测量设计的

水深测量雷达

紧凑、轻小的设计使其可以方便的

搭载于无人机平台上

成为获取内陆水体剖面数据的理想工具

BDF-1 内部集成了倾斜补偿单元，

IMU、GNSS 辅助惯性导航单元和控制单元

并可搭载多至两个数码相机

应用于河流剖面数据获取，水库监测，运河测量，景观测量，水力学工程测量

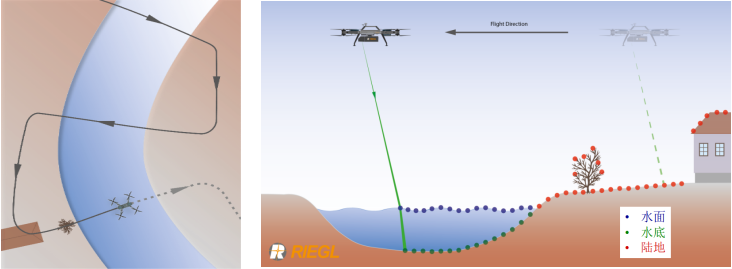

BDF-1河流剖面数据获取操作模式

RIEGL BDF-1水深测量雷达实测报告

测区情况：测区位于北京某郊区的一条河流，河宽90m，水质不是很清澈且长满密密麻麻的水草，水底不是很平整。

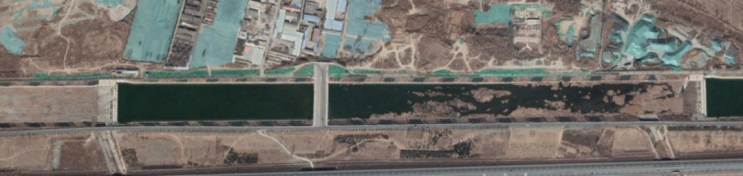

Google 影像截图

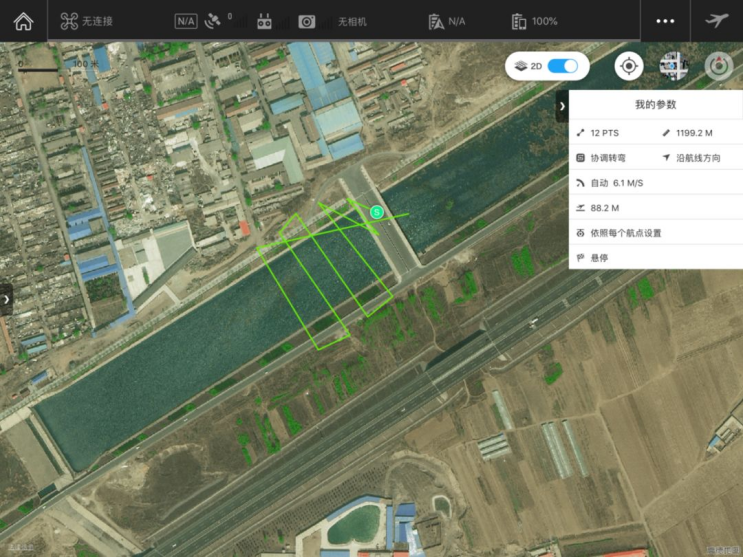

航线规划

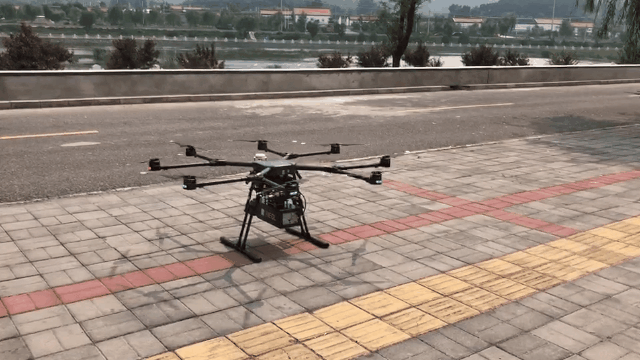

主要设备：RIEGL BDF-1水深测量雷达、大疆如风8工业版无人机系统

实施方案

1. 用大疆无人机如风搭载RIEGL BDF-1水深测量雷达进行飞行，飞行航高40m，飞行速度6m/s。

2. 用RIEGL VUX-1UAV 机载激光雷达在相同区域进行飞行，飞行高度80m，飞行速度8m/s。

3. RIEGL BDF-1和VUX-1UAV两个不同载荷的数据进行融合，做个对比。

BDF-1水深测量雷达部分数据成果展示

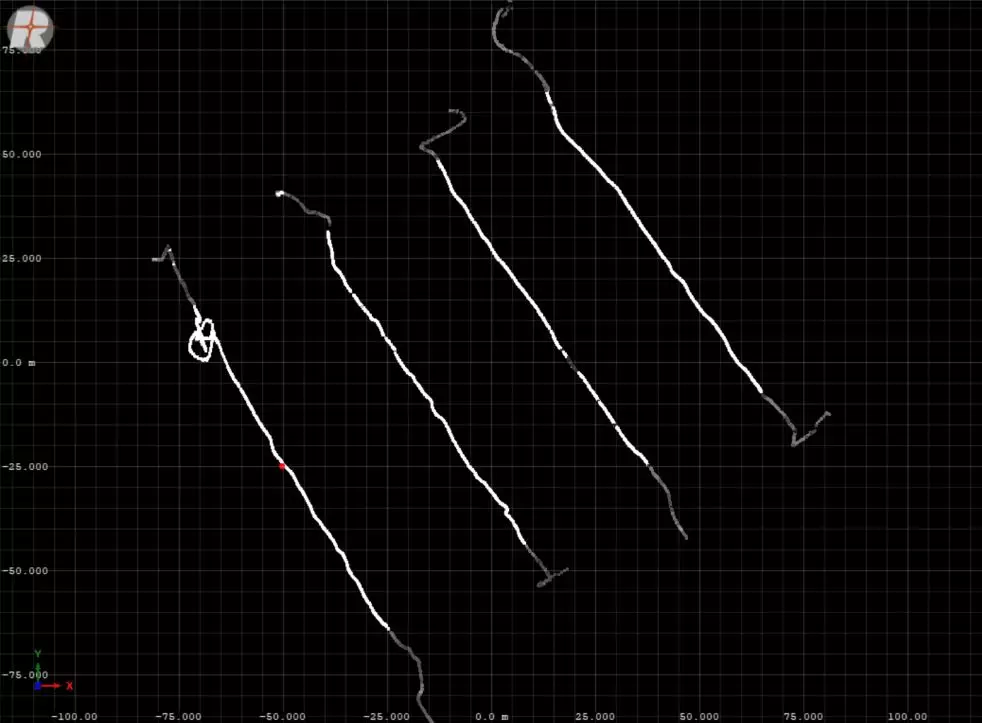

数据俯视图

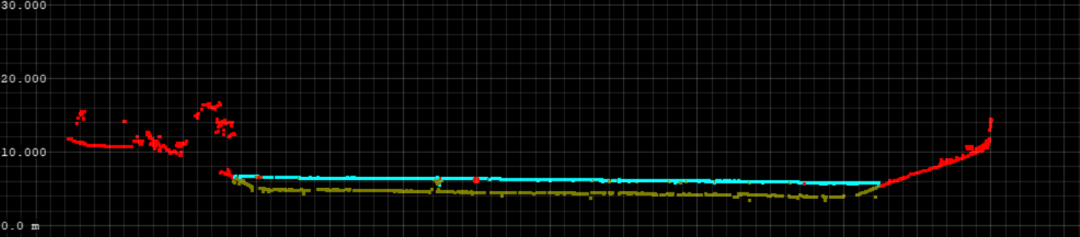

青色点云为水面，黄色点云为水底及水里点，红色为岸边

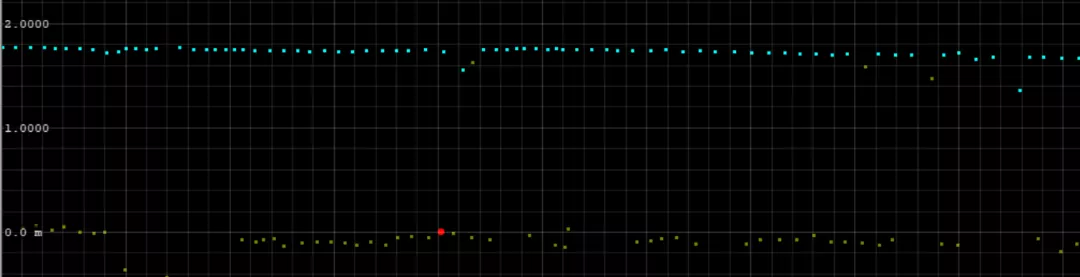

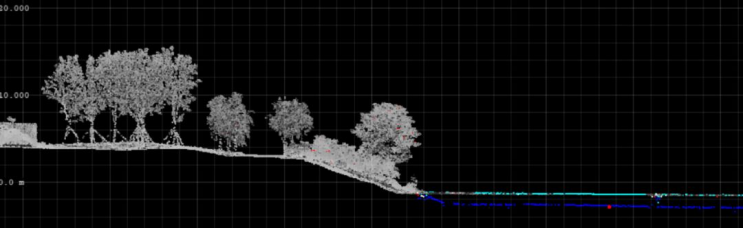

水深约1.8米

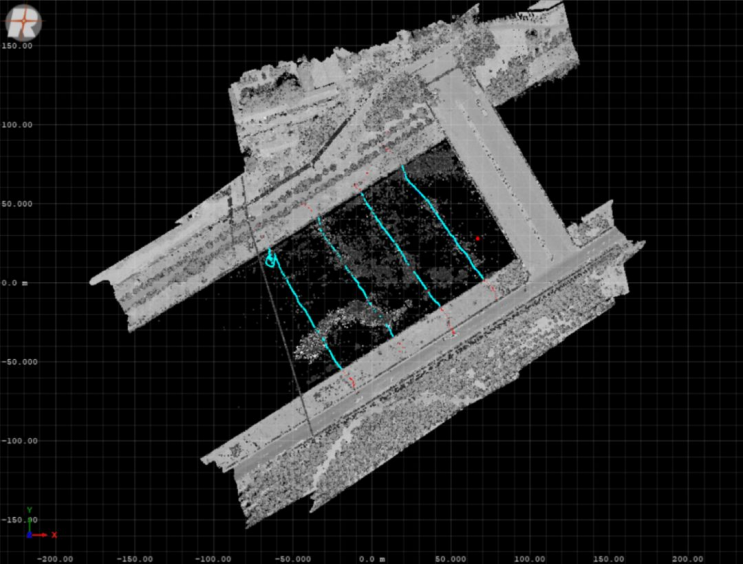

数据融合

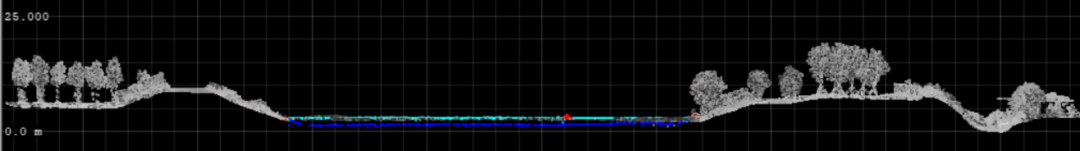

将RIEGL VUX-1UAV激光雷达采集的河流两岸数据加载到BDF-1中，生成了测区水上和水底结合的数据，成果如下。

项目总结

经过数据分析，此款水深测量雷达在浅水区域（水深＜3m，水质清澈）能很好的获取水底地形，能够同时获取水面、水底及周围地表的剖面数据。同时，BDF-1具有多目标探测能力，可将水体表面与水底地形区分开，并在植被覆盖区域穿透植被，获得地表真实信息。

总之，BDF-1水深测量雷达是一款适合河流等水体的剖面数据获取、水库检测、运河测量等项目的实用好物，未来可期。
